RTX810 のセットアップ完了!コンフィグ公開!

まえがき

やっとこさ RTX810 のコンフィグ設定が完了した。ここではコンフィグを公開してメモ代わりに残しておこうと思う。

壊れてしまった RTX1100 のコンフィグを残していなかったので若干手こずったが無事に意図した設定ができてよかった。

RTX810 のコンフィグ

login password encrypted *
administrator password encrypted *
console character ascii
ip route default gateway dhcp lan2
vlan port mapping lan1.1 vlan1
vlan port mapping lan1.2 vlan1
vlan port mapping lan1.3 vlan2
vlan port mapping lan1.4 vlan2
lan type lan1 port-based-option=divide-network
ip vlan1 address 10.1.0.1/24
ip vlan2 address 172.16.1.1/24
lan type lan2 auto
ip lan2 address dhcp
ip lan2 secondary address 固定グローバルIPアドレス/29
ip lan2 nat descriptor 1 2
nat descriptor type 1 masquerade
nat descriptor address outer 1 primary
nat descriptor address inner 1 10.1.0.1-10.1.0.254
nat descriptor type 2 masquerade
nat descriptor address outer 2 secondary
nat descriptor address inner 2 172.16.1.1-172.16.1.254
nat descriptor masquerade static 2 1 172.16.1.2 tcp 7874
nat descriptor masquerade static 2 2 172.16.1.2 tcp 27874
nat descriptor masquerade static 2 3 172.16.1.2 tcp 7876
nat descriptor masquerade static 2 4 172.16.1.2 tcp 27876
syslog debug on
telnetd host lan
dhcp service server
dhcp scope 1 10.1.0.2-10.1.0.200/24
dns server 1.1.1.1 8.8.8.8
dns private address spoof on
schedule at 1 */* 01:00 * ntpdate time.cloudflare.com syslog
schedule at 2 */* 13:00 * ntpdate time.google.com syslog

我が家では固定グローバル IP アドレスも使っているのでそこだけ置換させていただいた。

RTX810 のコンフィグ設定でのつまづきポイント

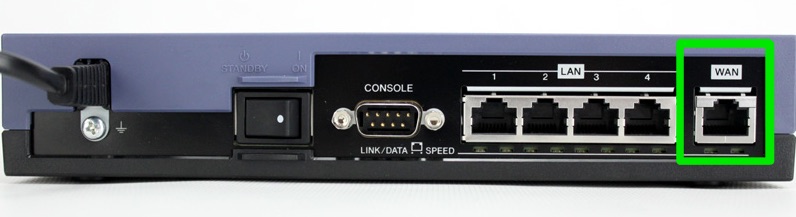

1 つありました。以下の画像をご覧ください。

WAN と書かれたポートがあります。

が、コンフィグ設定するときには lan2 として設定する必要がありました。上記コンフィグで lan2 が含まれているところです。

ip wan1 というコマンドもありますが、こっちだと意図した設定が入れられなかったです。

しかし、WAN って筐体に書いておきながらコマンドは lan2 って不親切ですね。このあたりがヤマハなんだよな。
