[ThinkPad T60] CPU ファンの交換手順を写真付きで解説。その4

では、手順4「CPU ファンの取り付け」に入っていきます。

  1. 必要箇所の分解
  2. CPU ファンの取り外し
  3. 新たな CPU ファンに放熱グリスを塗る
  4. CPU ファンの取り付け
  5. 分解したパーツを元に戻す

手順4「CPU ファンの取り付け」とその後の手順5「分解したパーツを元に戻す」は手順1と2を逆に行っていけば OK です。

写真 2015-09-04 1 10 11

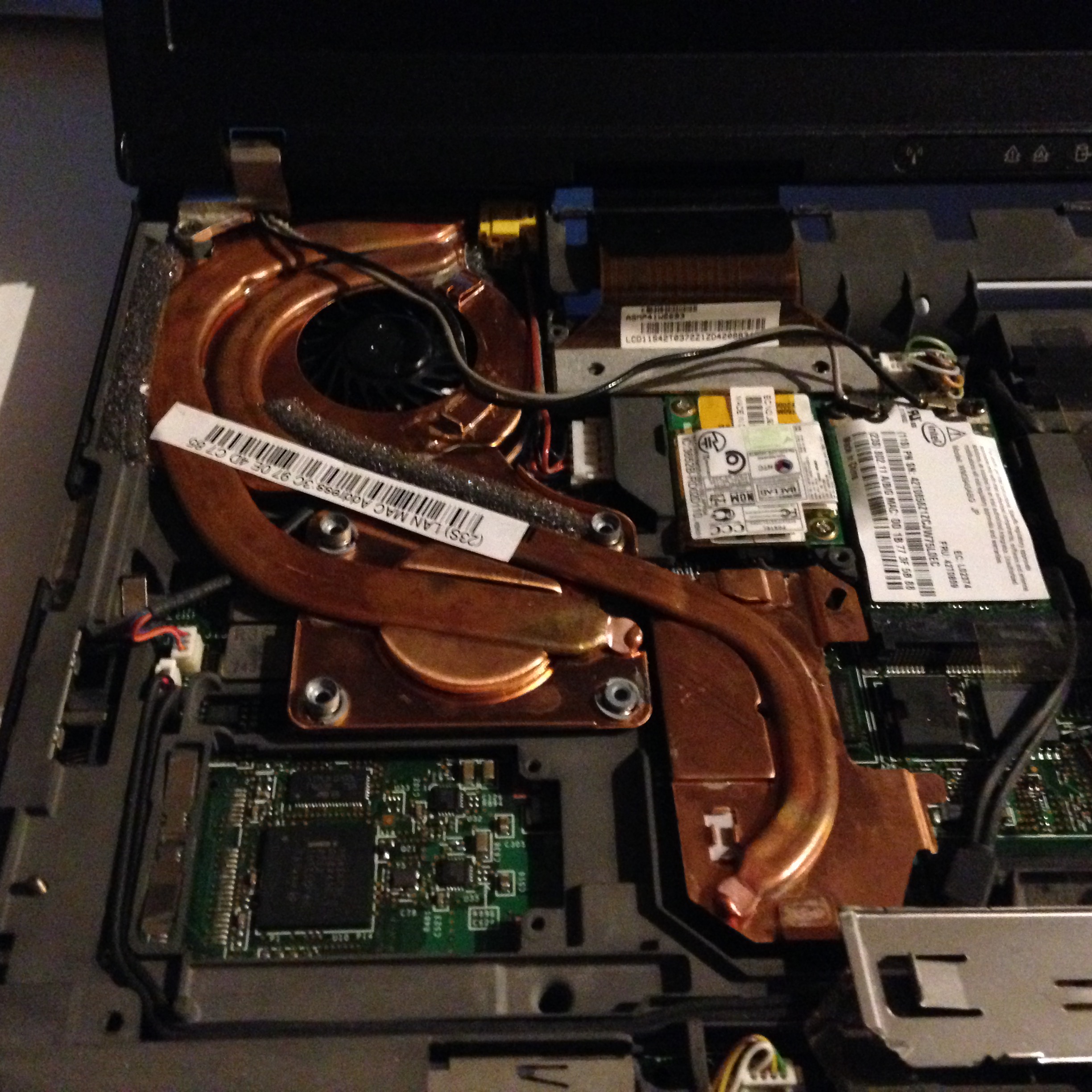

CPU ファンを T60 に戻したところです。右から左、手前から向こう側、という向きを意識して差し込んでいきます。黒いファンの箇所の上に写っているコード2本を潰さないように注意します。

写真 2015-09-04 1 10 55

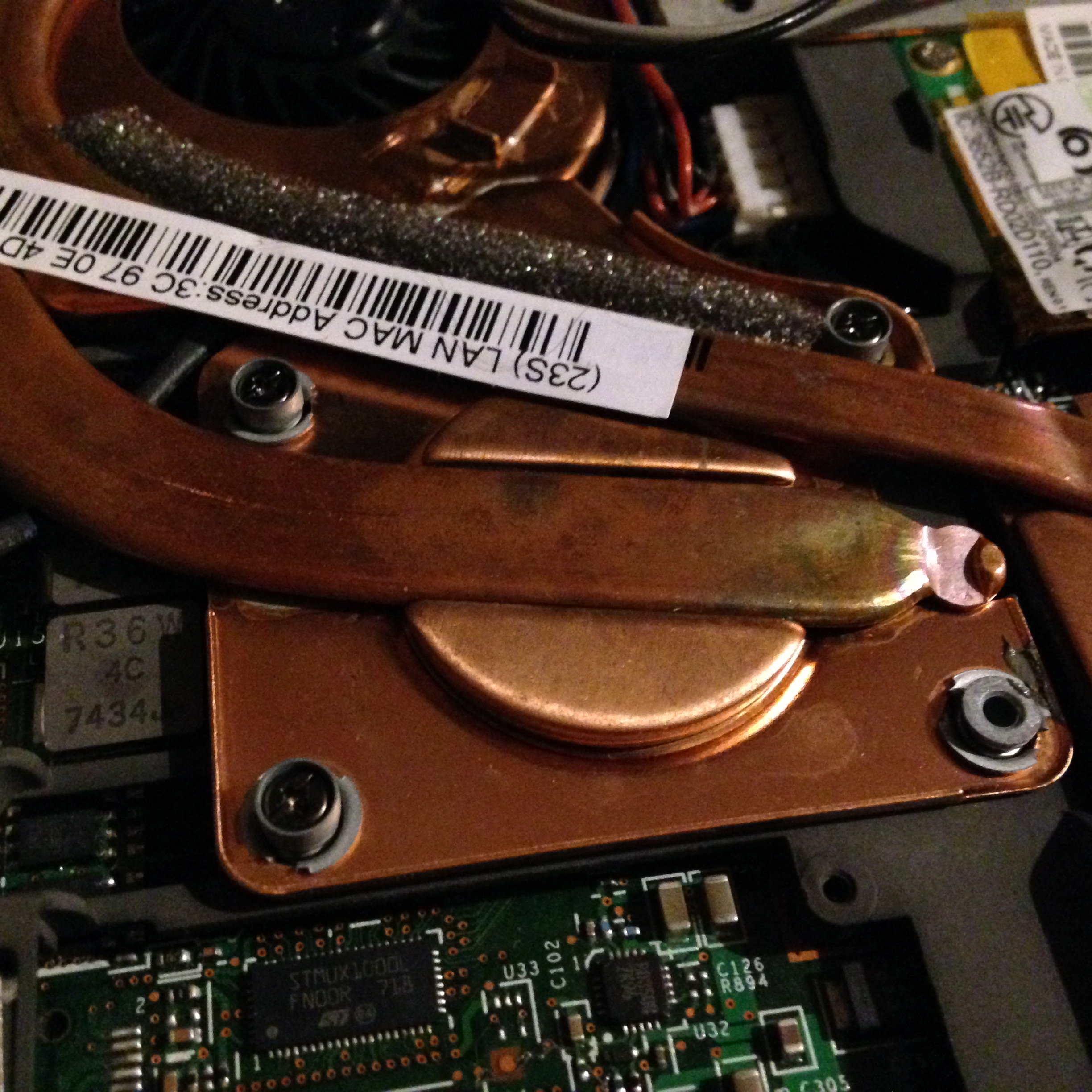

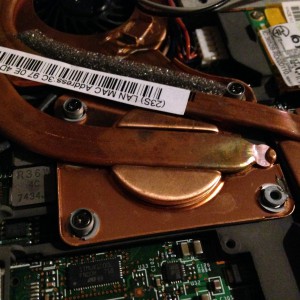

CPU ファンを取り付けたらネジ3つを取り付けます。

写真 2015-09-04 1 11 34

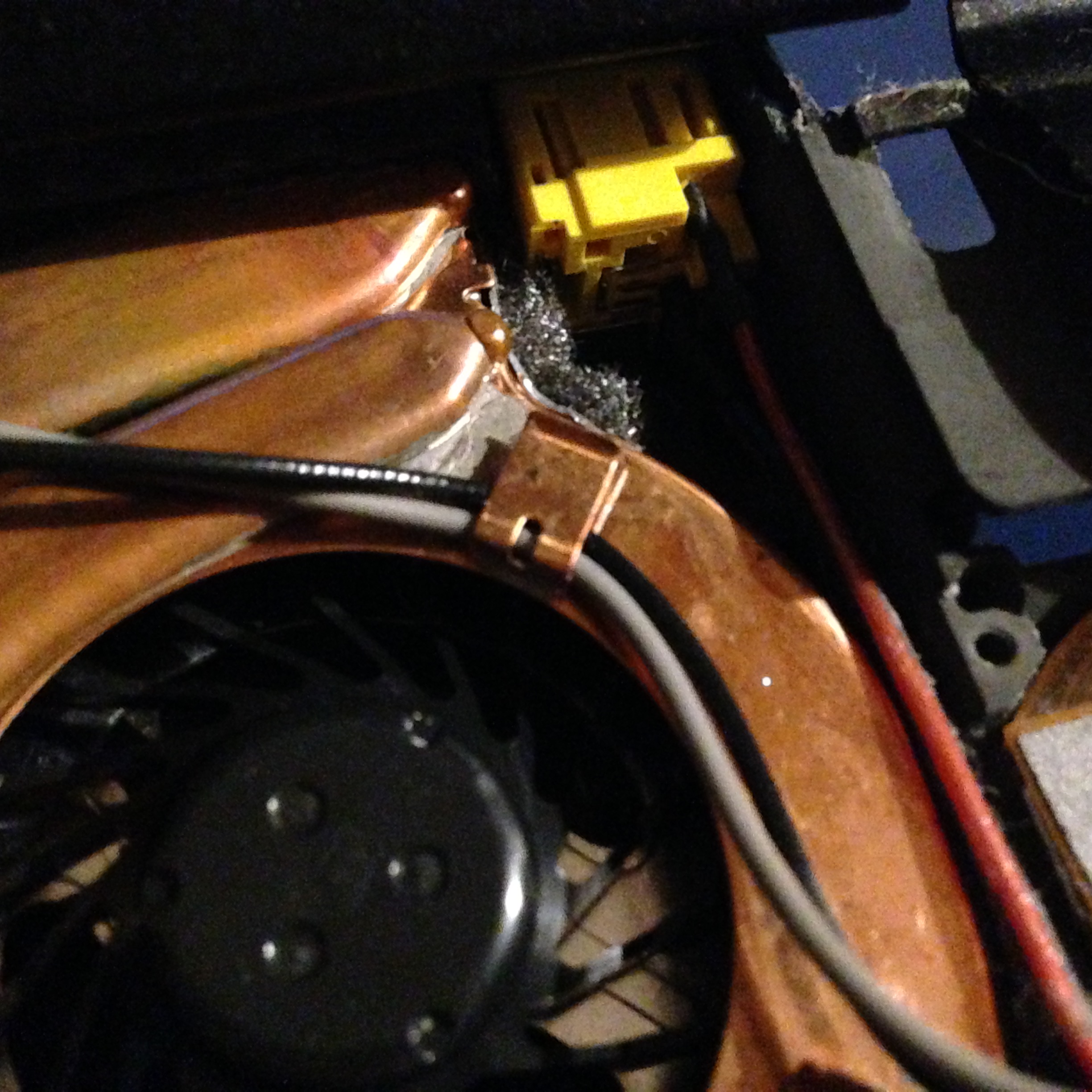

さきほどちらっと写っていたコード2本を元の場所に挟み込んであげます。

写真 2015-09-04 1 11 51

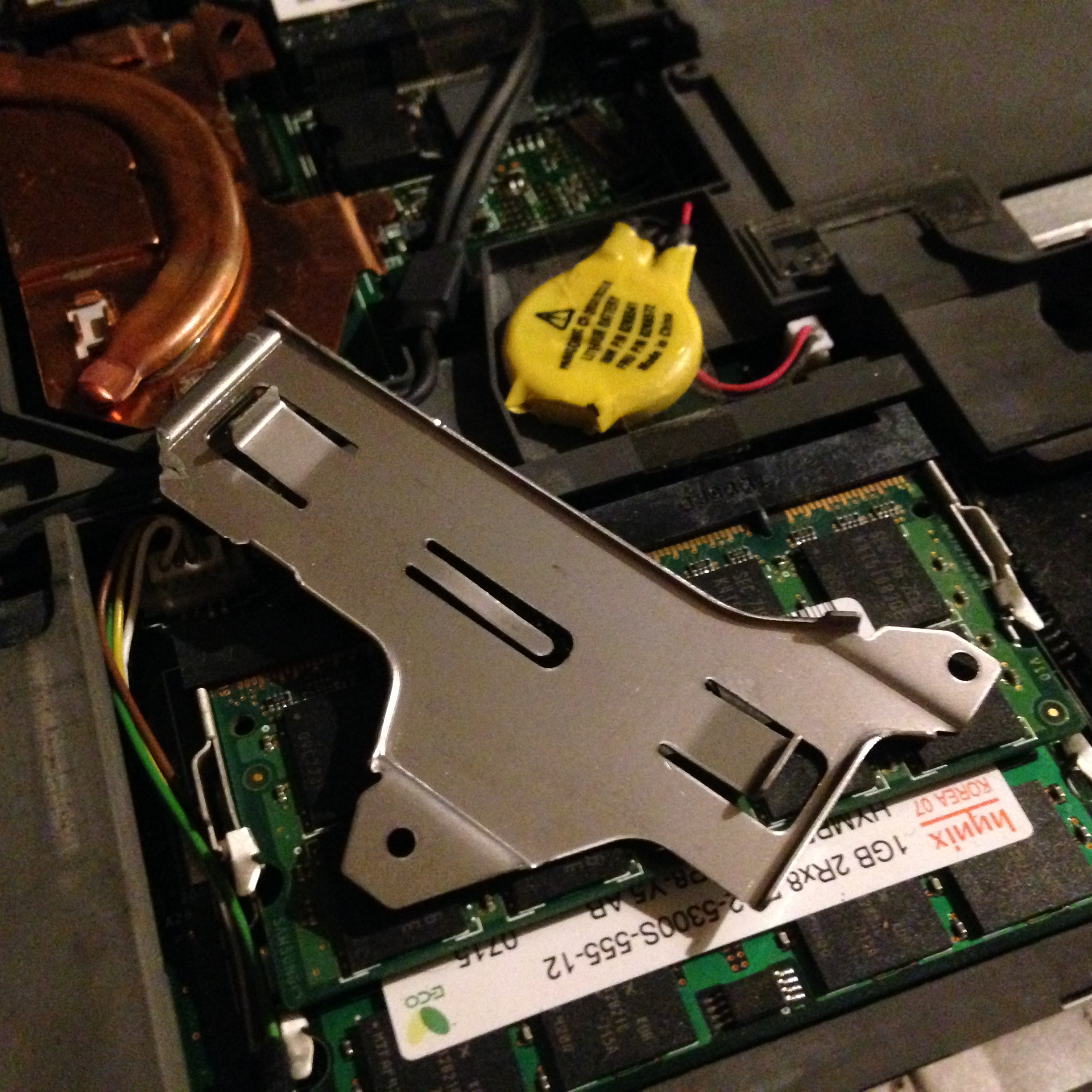

CPU ファンの上にかぶさっていた銀色のプレートです。 これを、

写真 2015-09-04 1 12 10

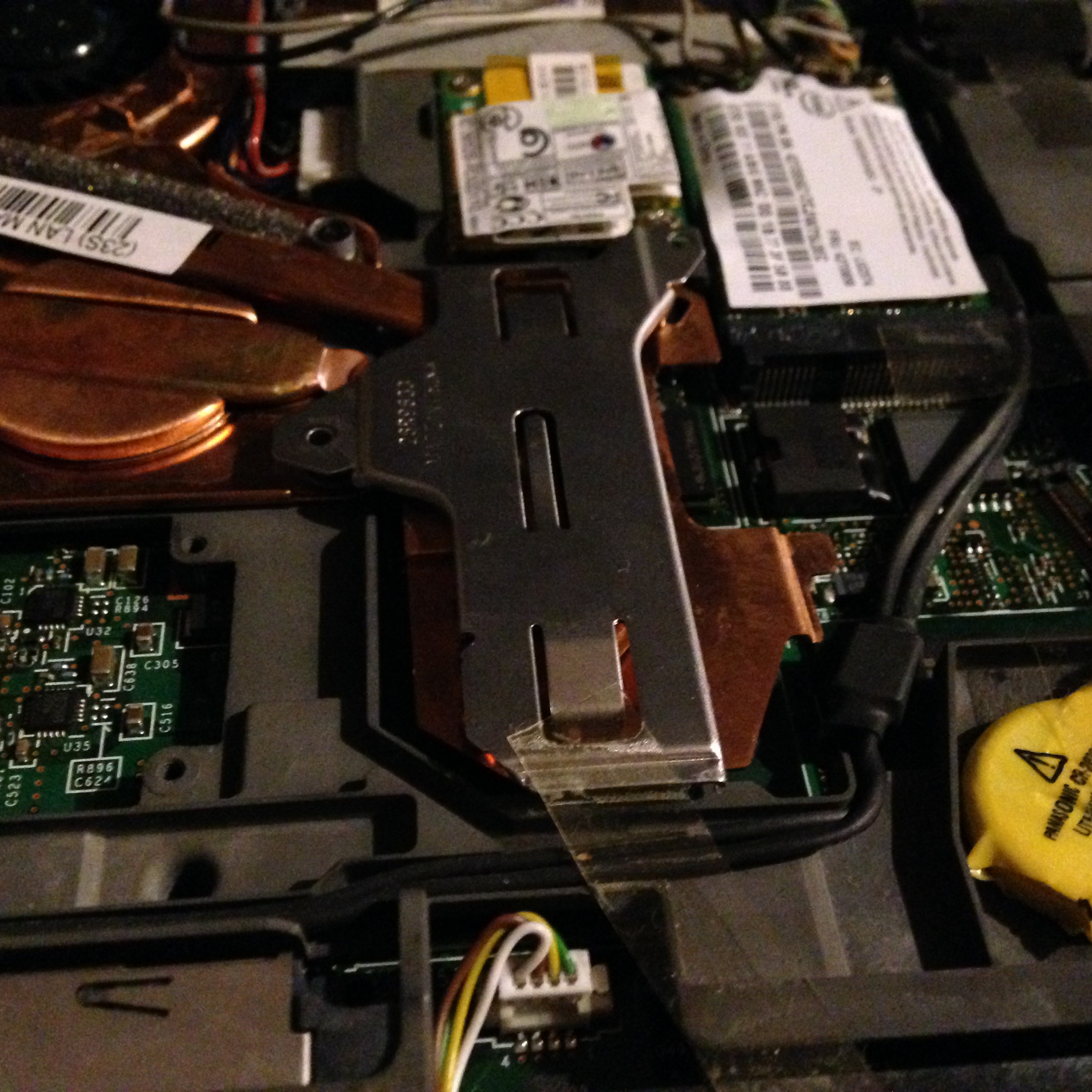

パタンと戻してあげます。

写真 2015-09-04 1 14 57

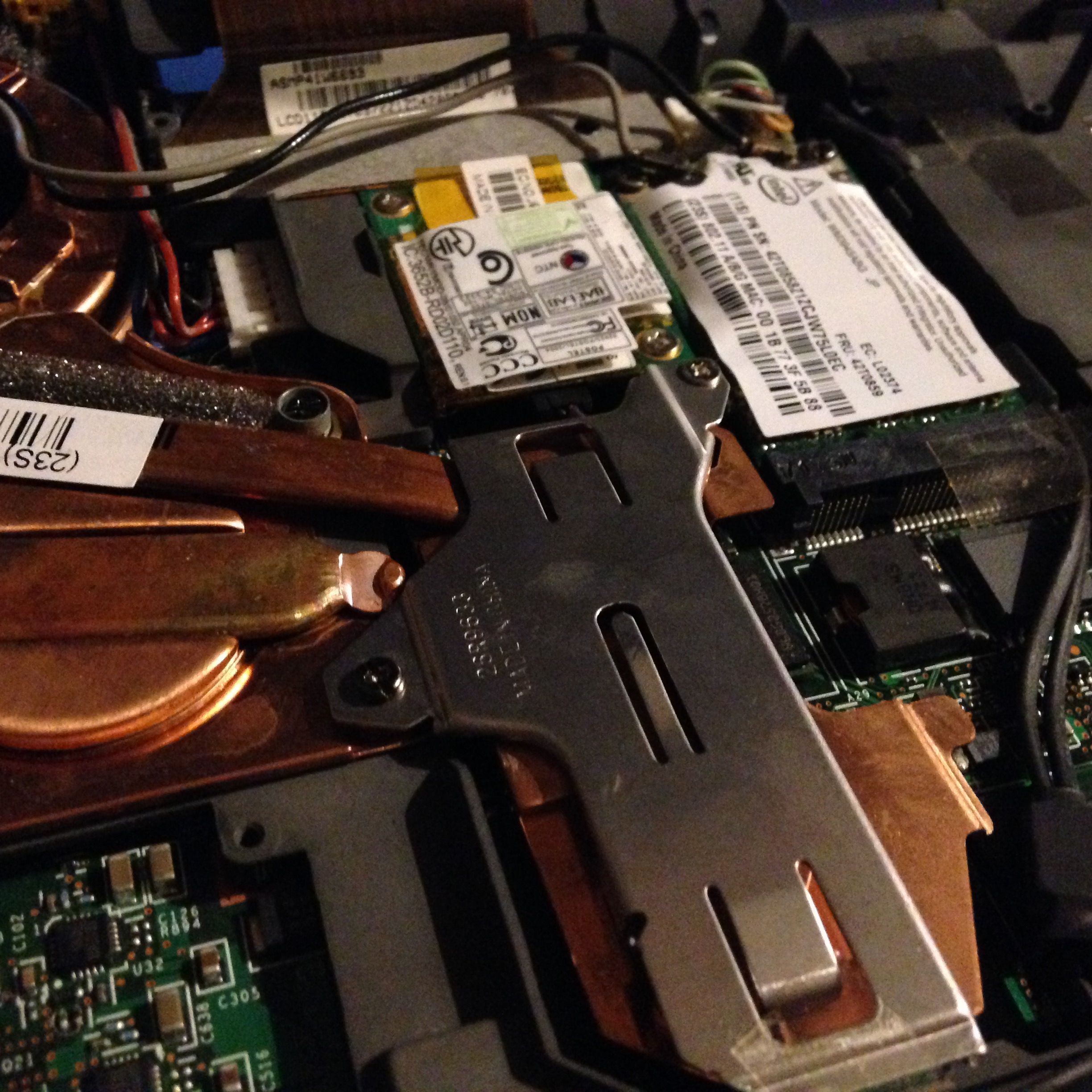

パタンと戻したらネジ2つを取り付けて終了です。
これで「CPU ファンの取り付け」も終わりました。あとは CPU ファンを取り外すために分解したパーツを元に戻していけば無事終了です。
