[ThinkPad X60] わかってしまえば簡単。HDD から SSD への換装手順を写真付きで解説。

SSD への換装手順を写真たっぷりでお届けします。SSD 換装がはじめての方はむずかしく感じているかもしれませんが、そんなことはありません。

要は入れ替えるだけです。

以下の写真を見ていきながら読んで頂ければそのことが理解でけると思います。是非チャレンジしてみてください。
写真 2015-09-22 16 38 56

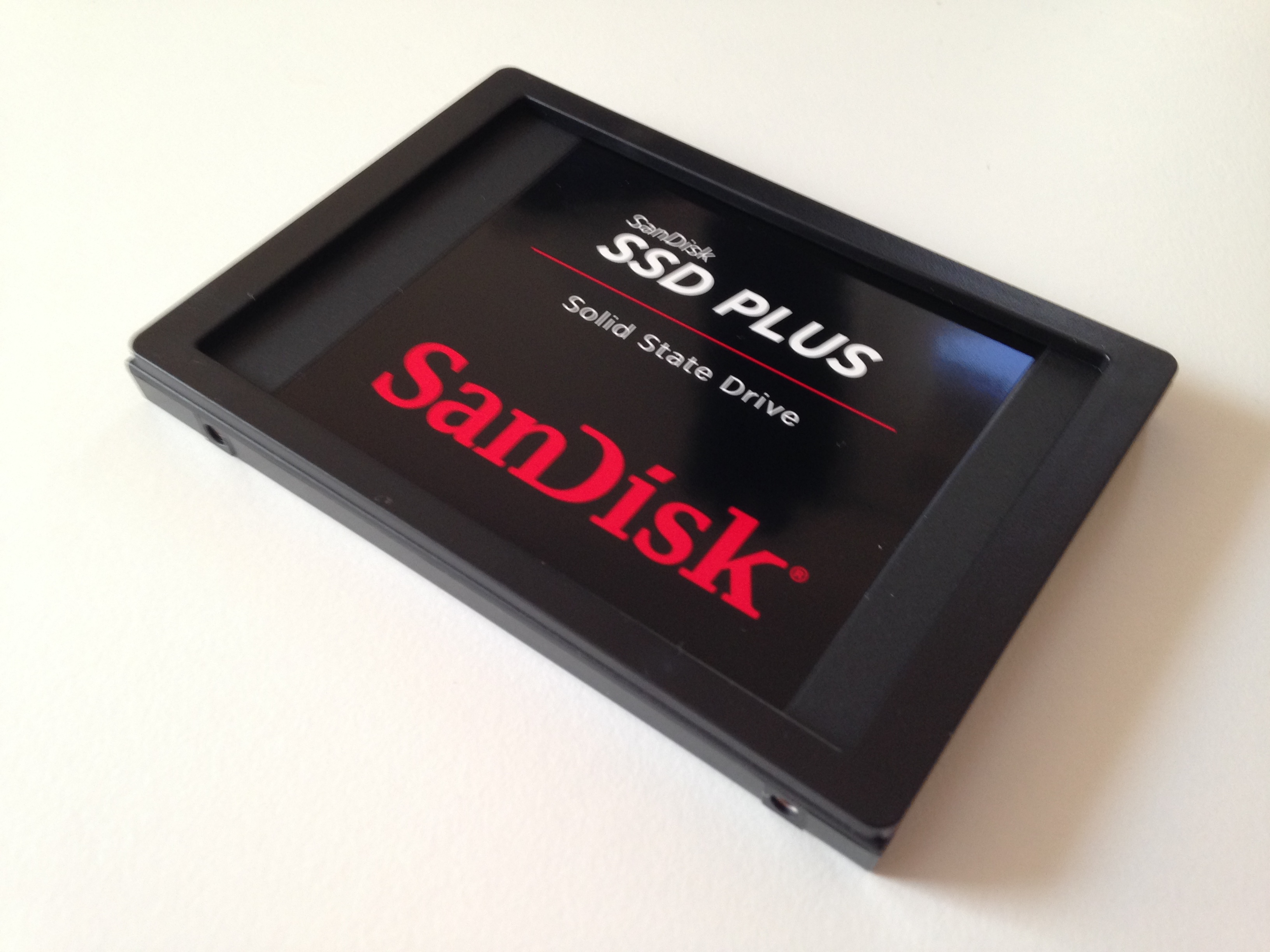

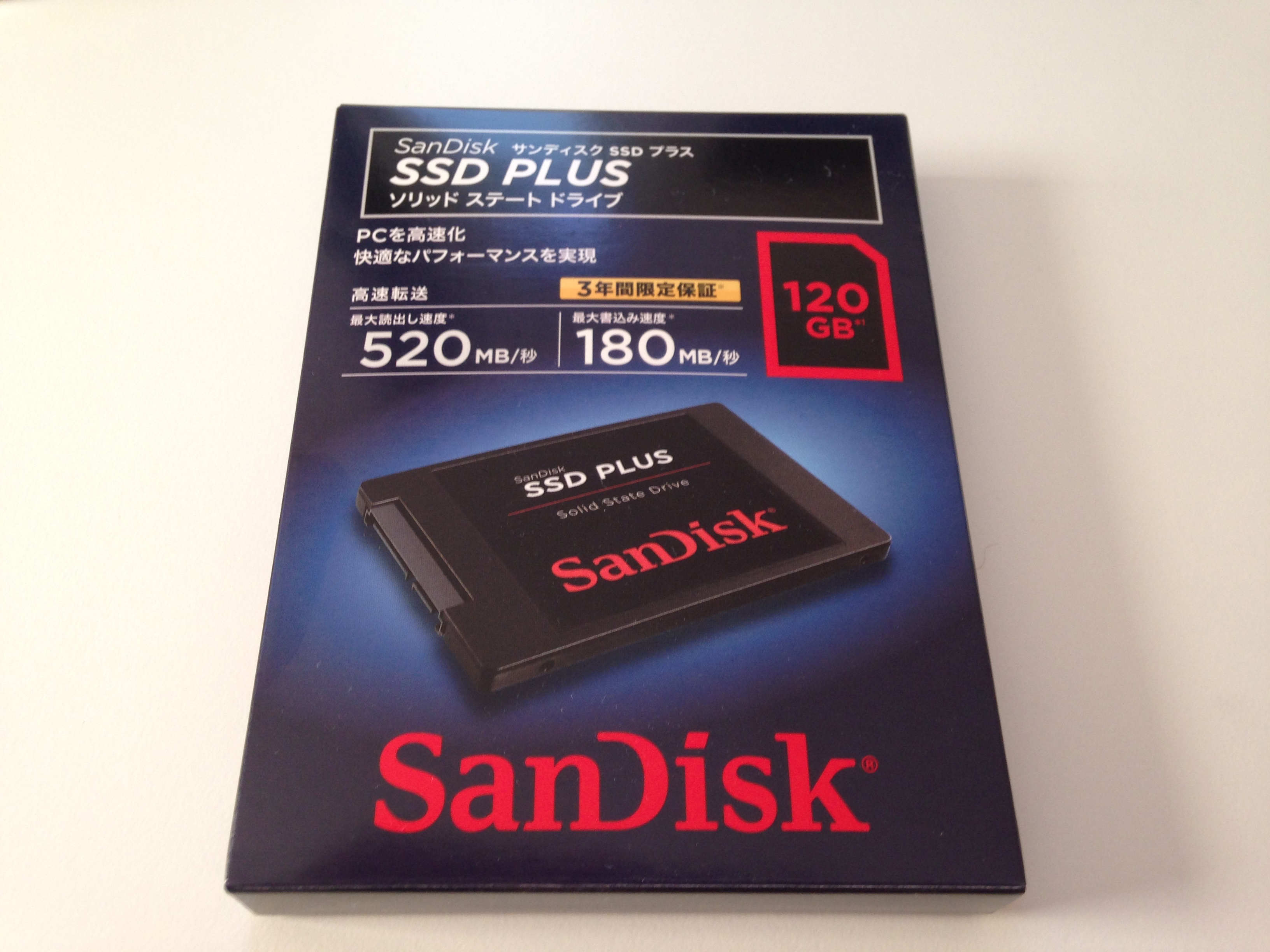

今回使用する SSD です。SSD を選ぶ基準ですが、値段とアマゾンや価格コムのレビューを見て決めれば良いと思います。どのメーカーがダメとかそういうのはあんまりないと思います。個人的にはあまり熟慮して購入していませんが、SSD 換装で今まで一度も失敗したことがありません。

写真 2015-09-22 16 39 19

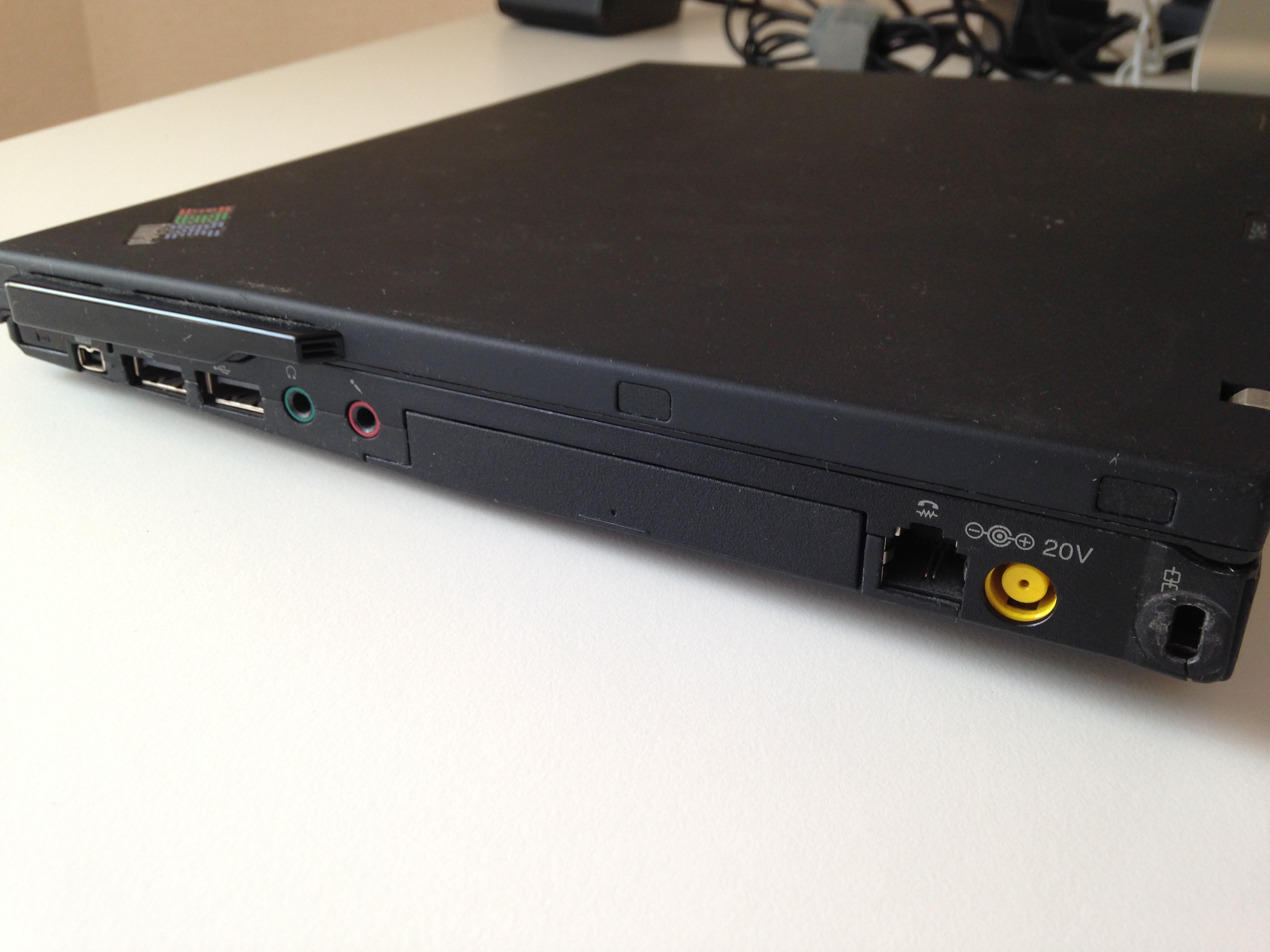

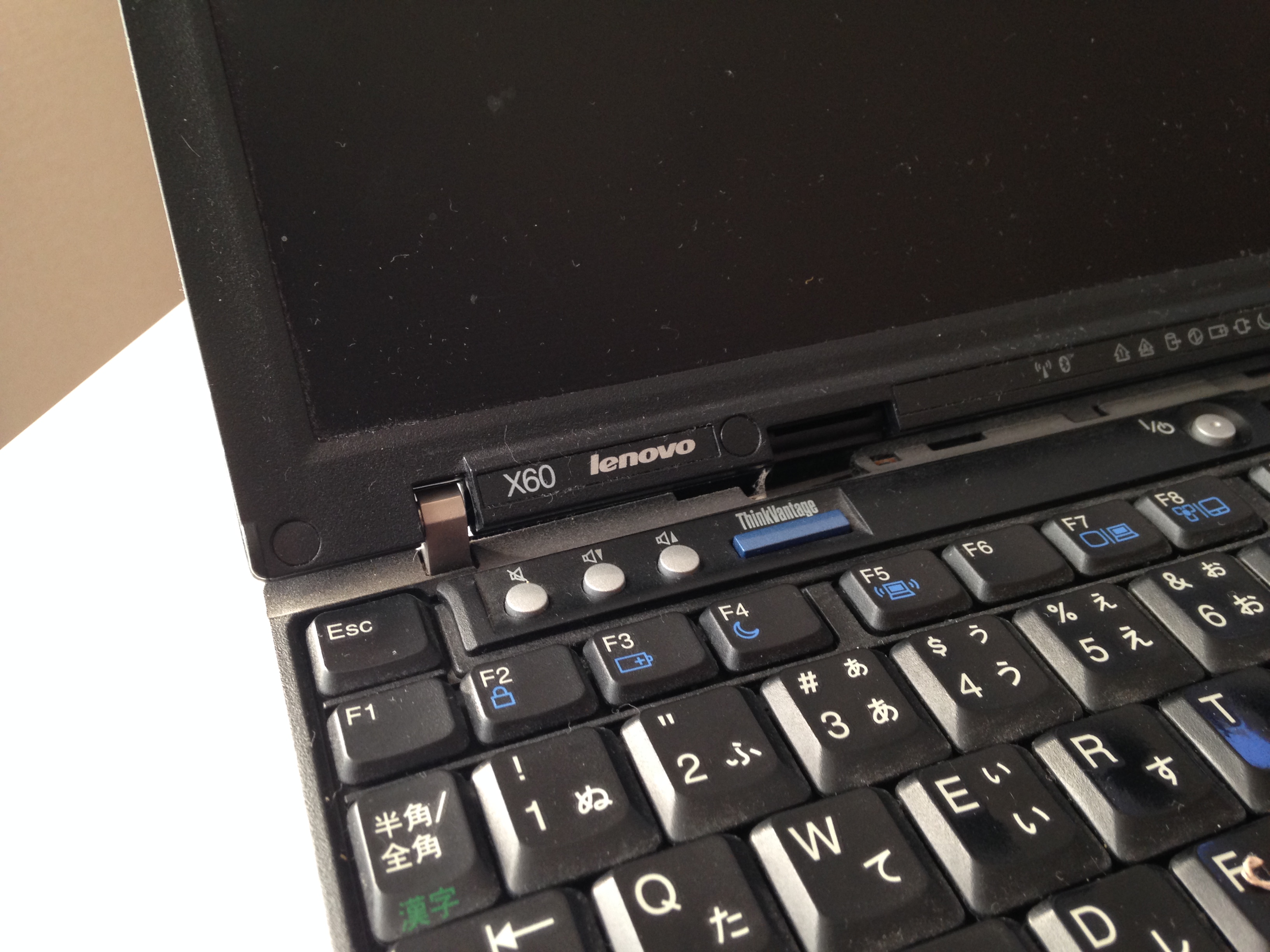

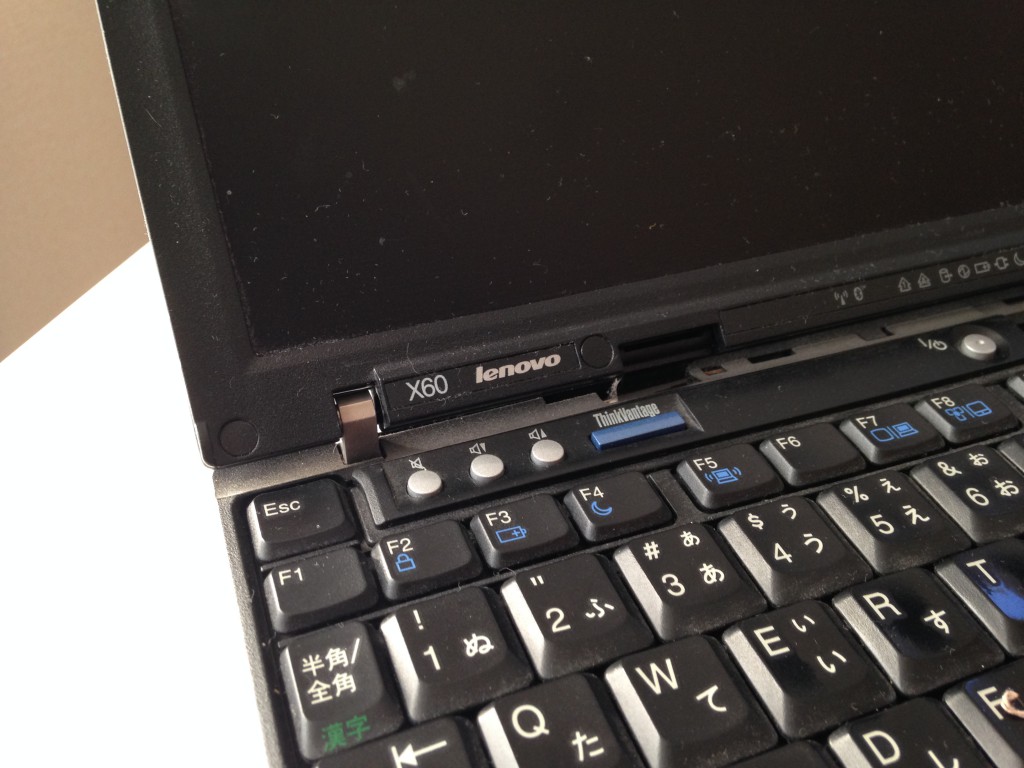

ThinkPad X60 です。

写真 2015-09-22 16 41 00

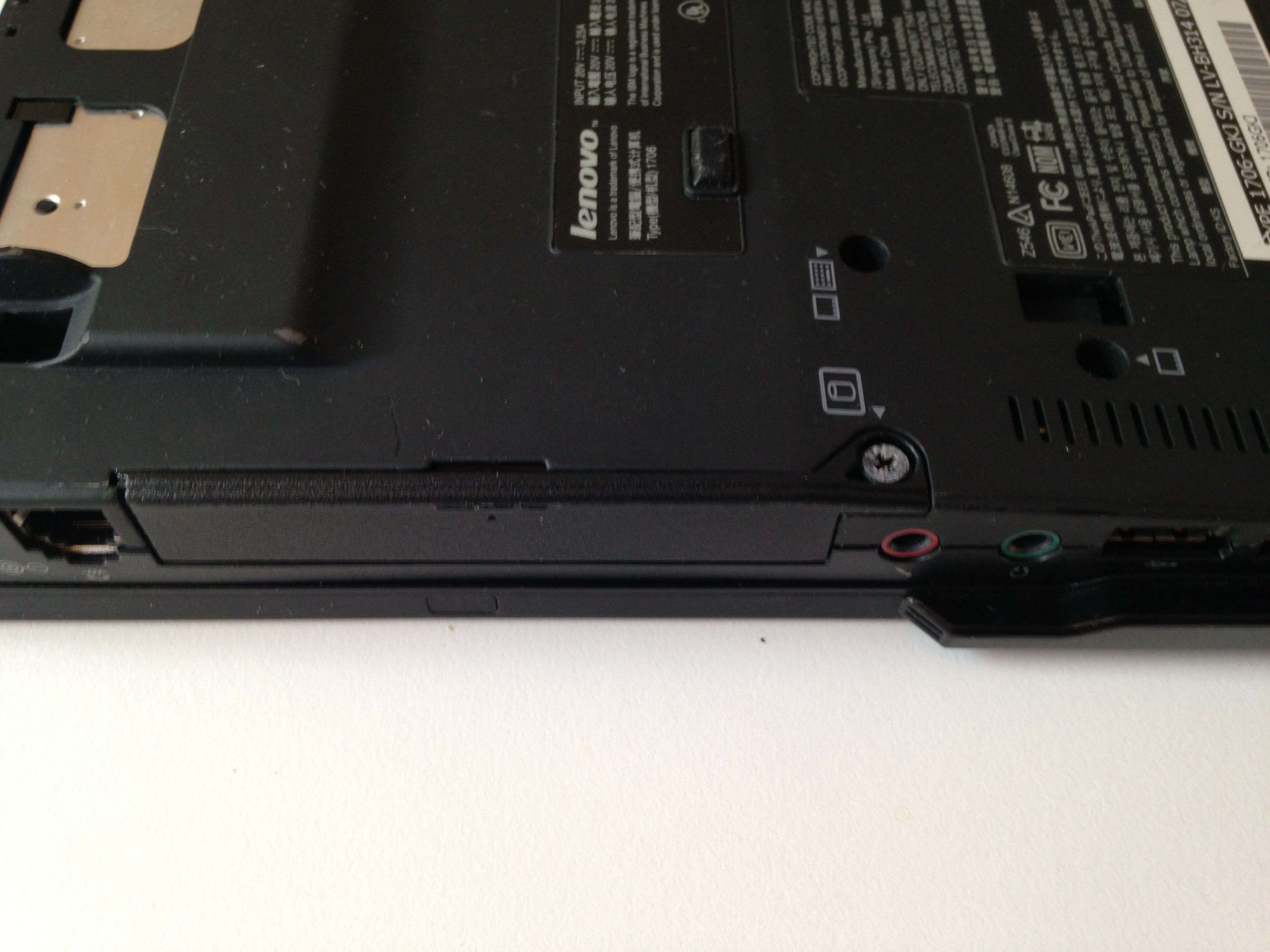

X60 の右サイドです。真ん中辺りに見えている蓋を外すと HDD が入っています。これを SSD と交換するだけです。

写真 2015-09-22 16 41 15

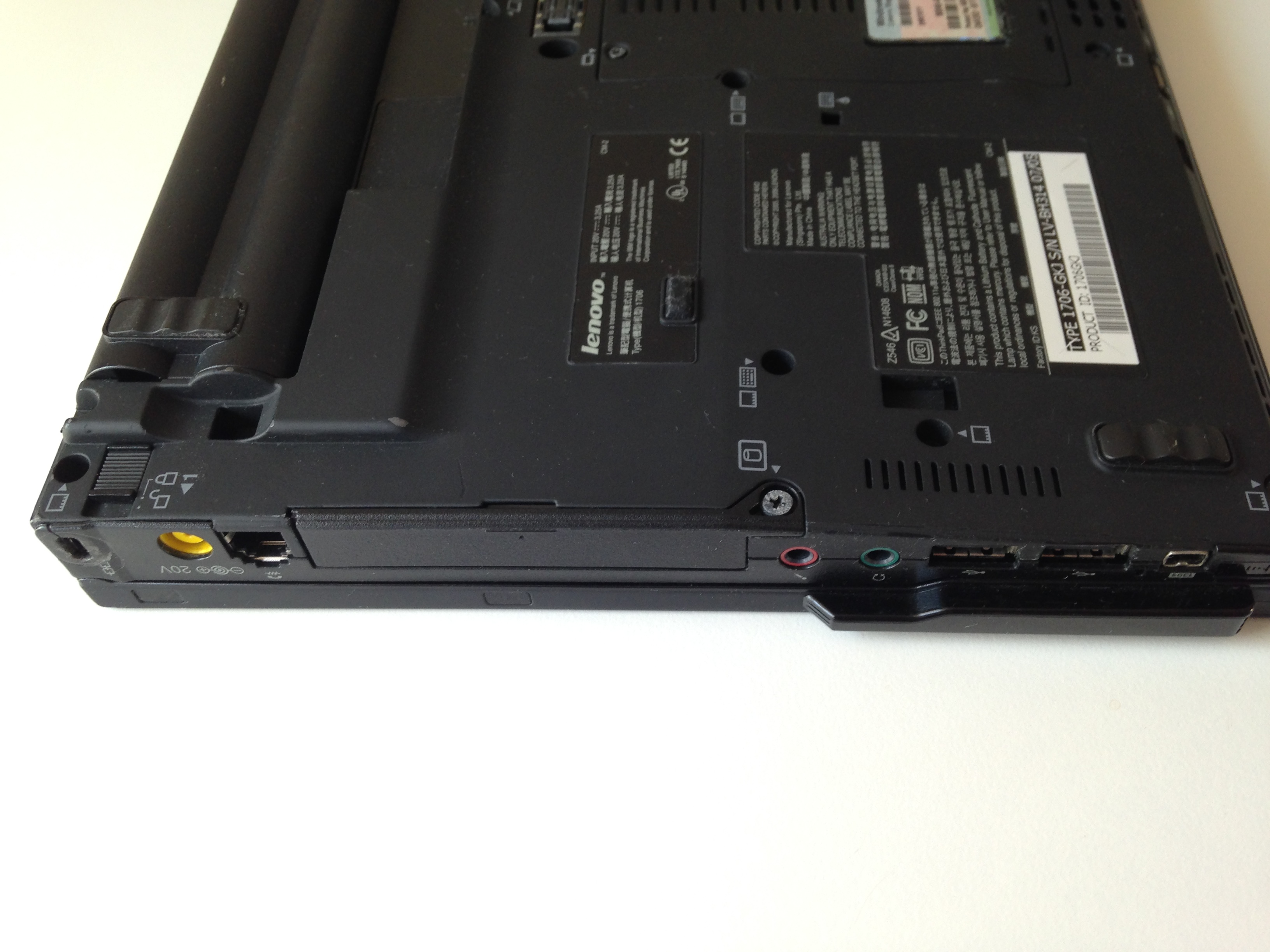

違う角度からの X60 の右サイドです。

写真 2015-09-22 16 41 41

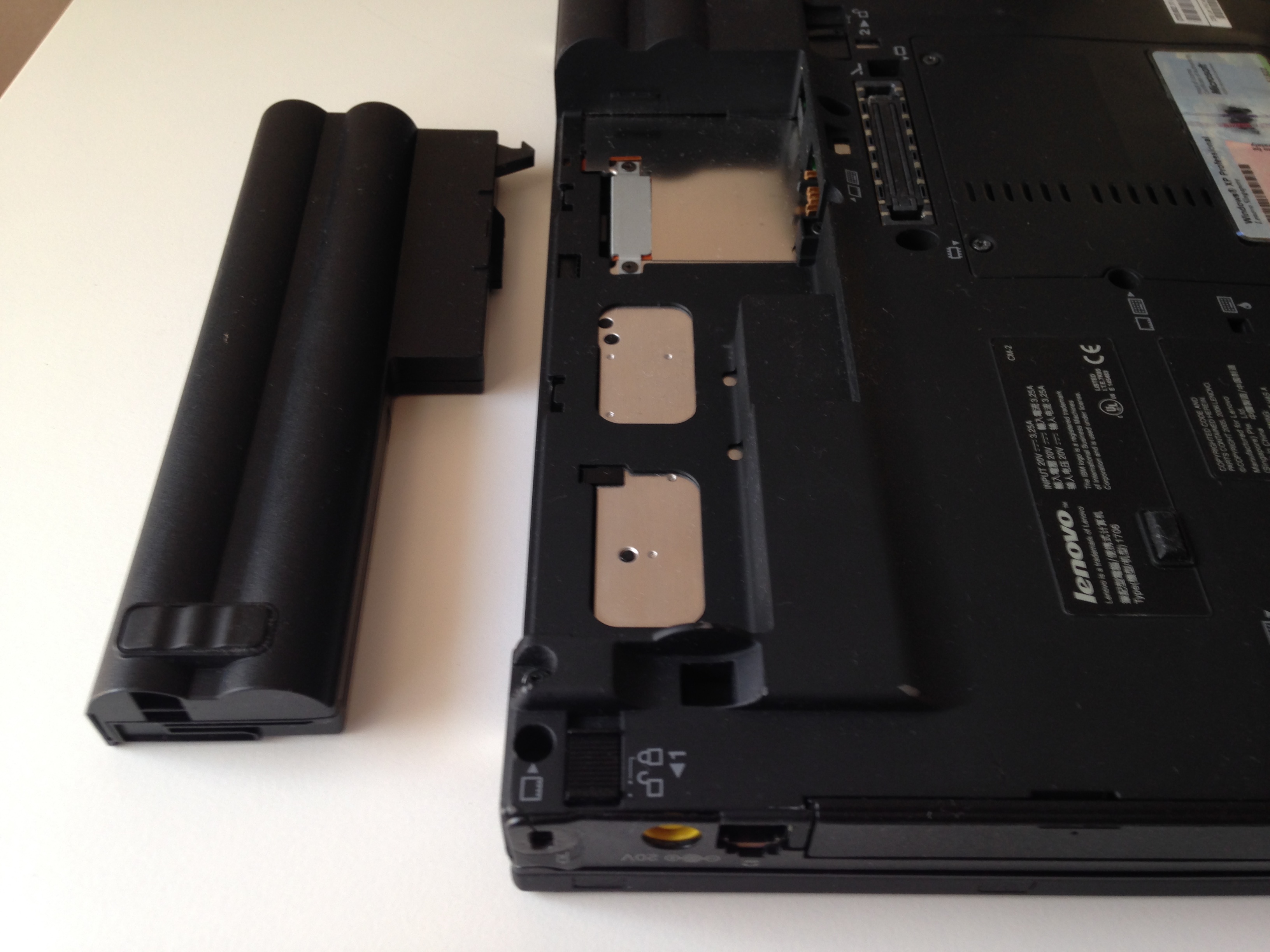

まずはバッテリーを外しておきます。

写真 2015-09-22 16 41 50

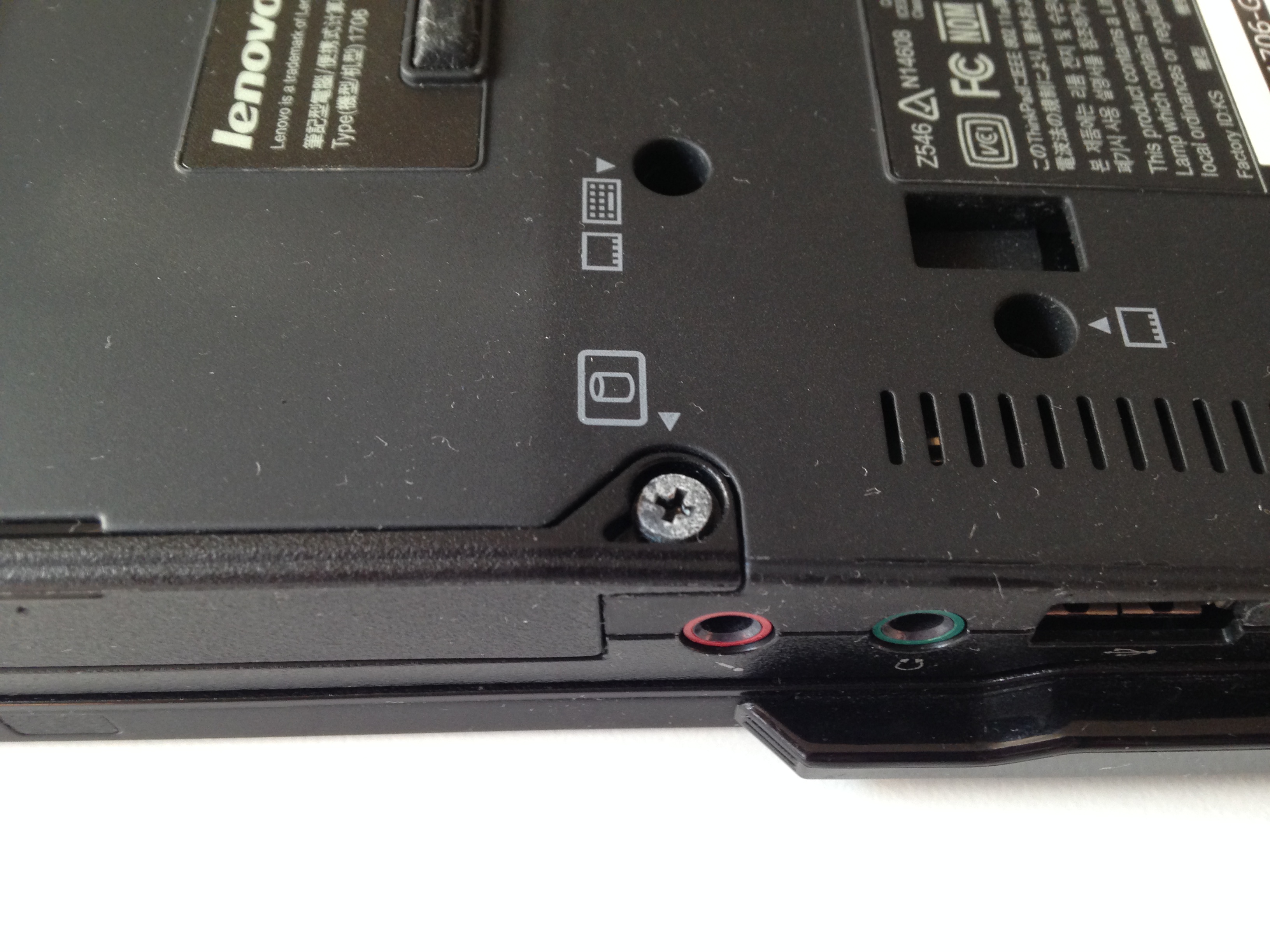

このネジをプラスドライバーで外します。

写真 2015-09-22 16 44 01

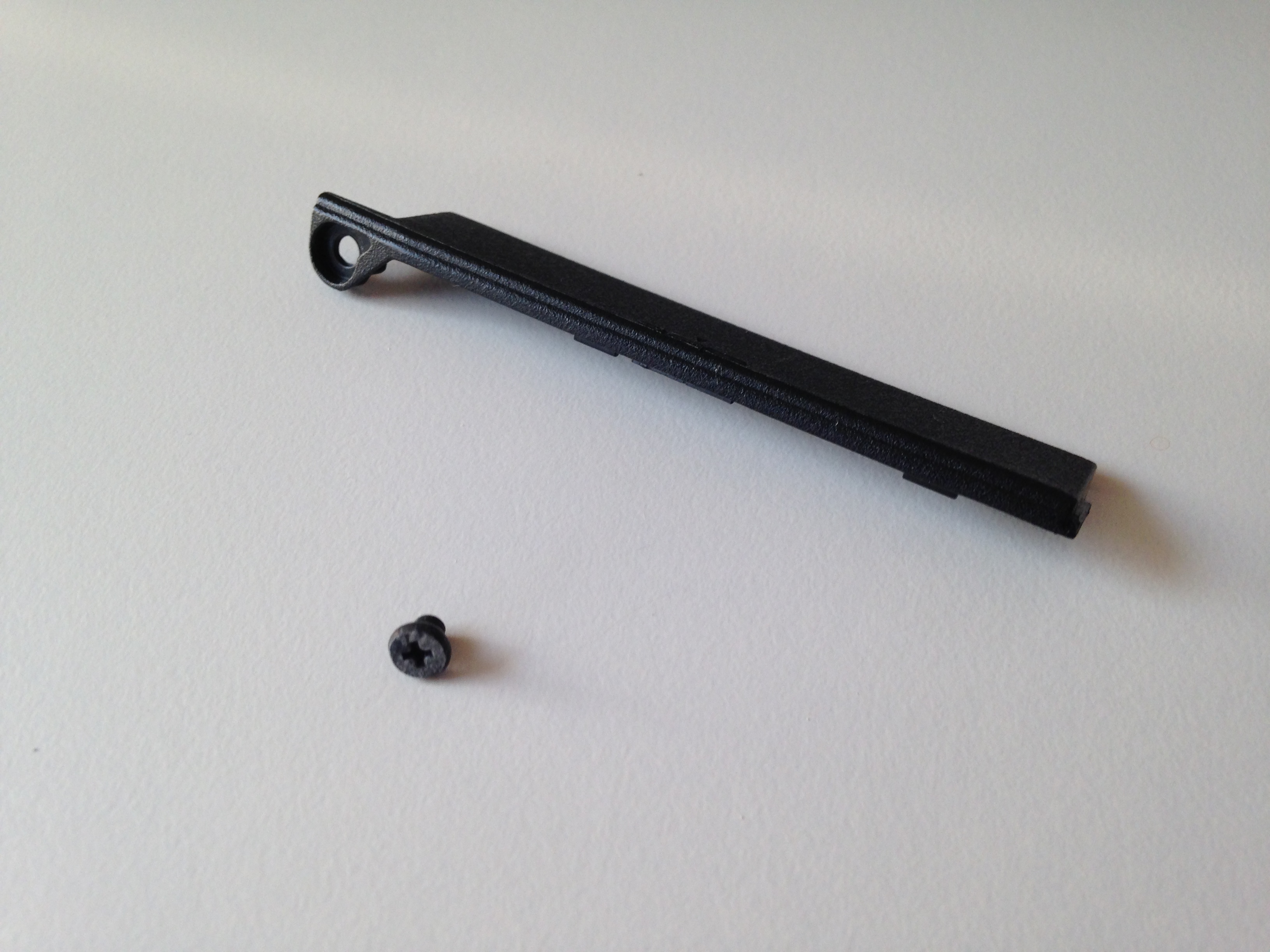

そうするとこのように蓋が取り外せます。蓋を外す時にマイナスドライバーをテコのように使うと外しやすいです。

写真 2015-09-22 16 44 16

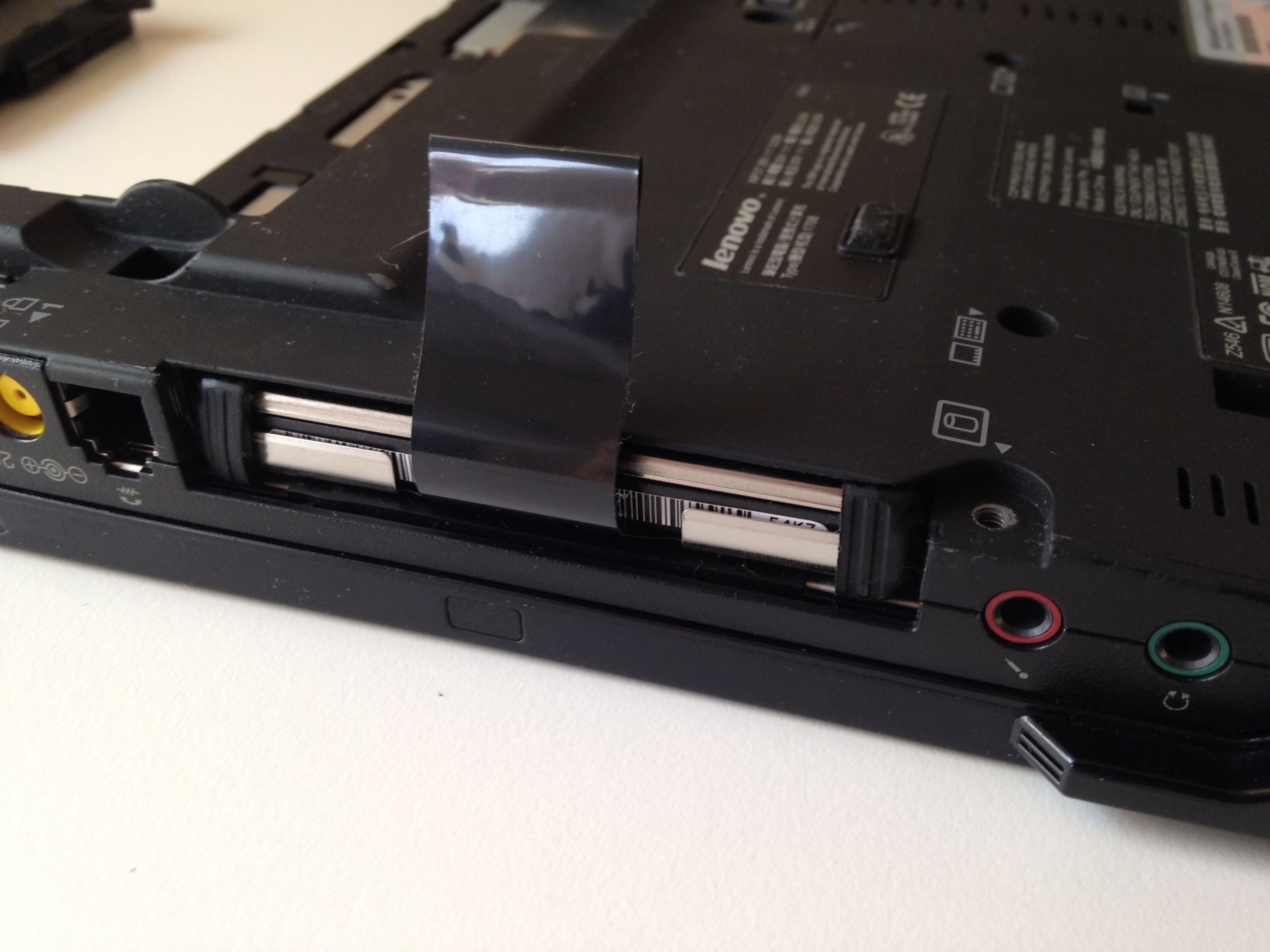

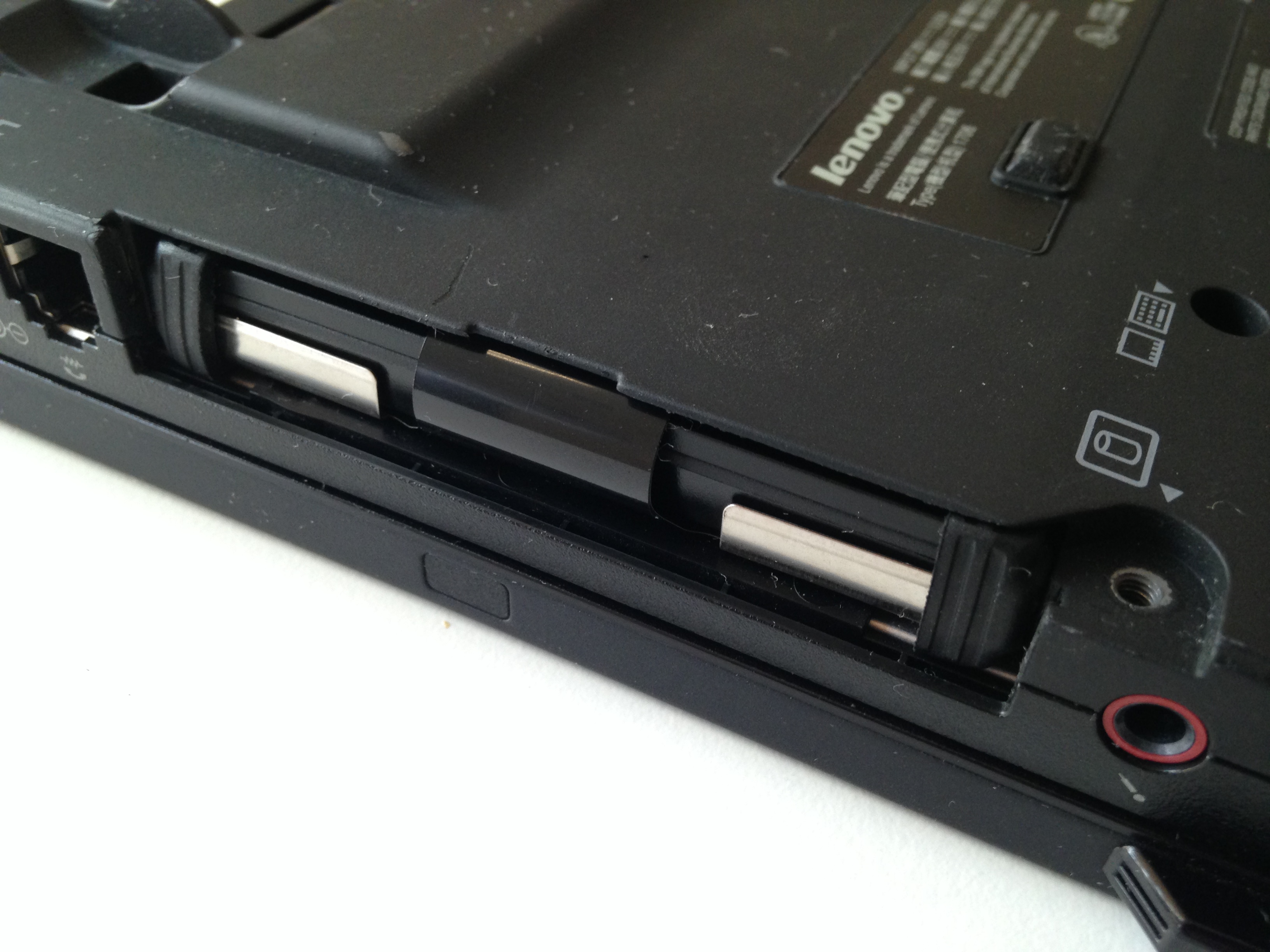

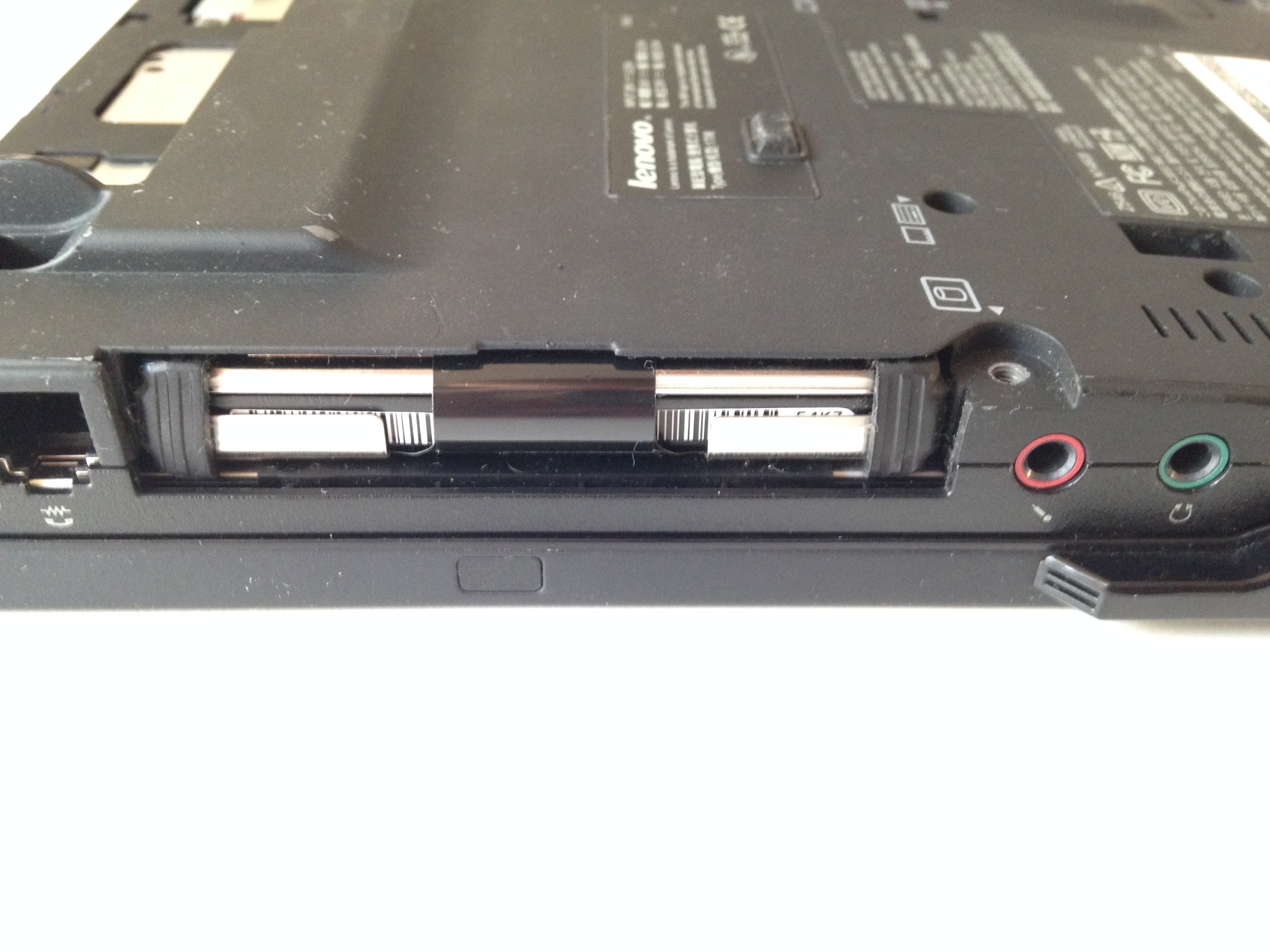

HDD の端っこが見えてきました。真ん中の黒いテープのようなところを少し手前に引っ張ります。

写真 2015-09-22 16 44 38

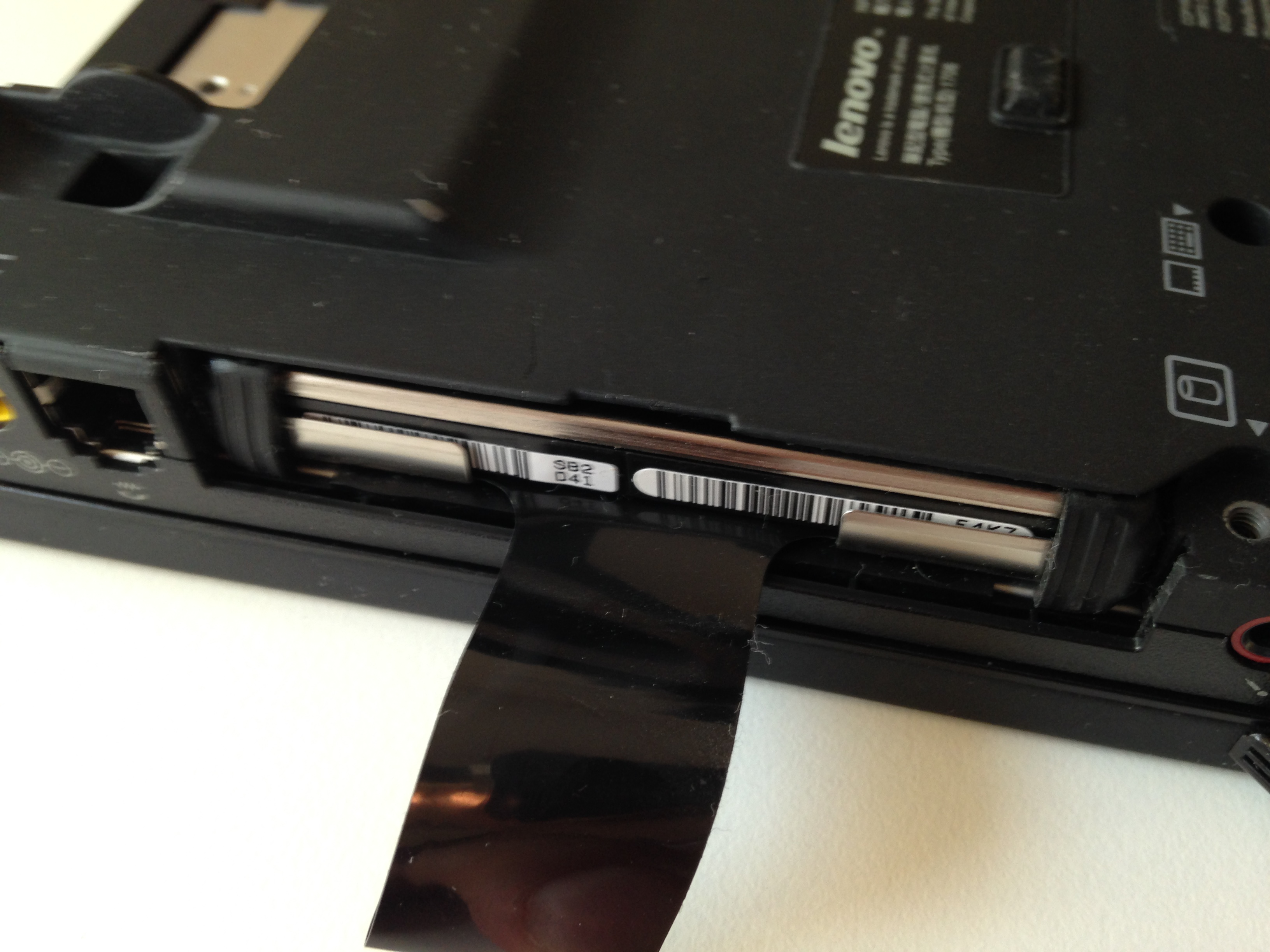

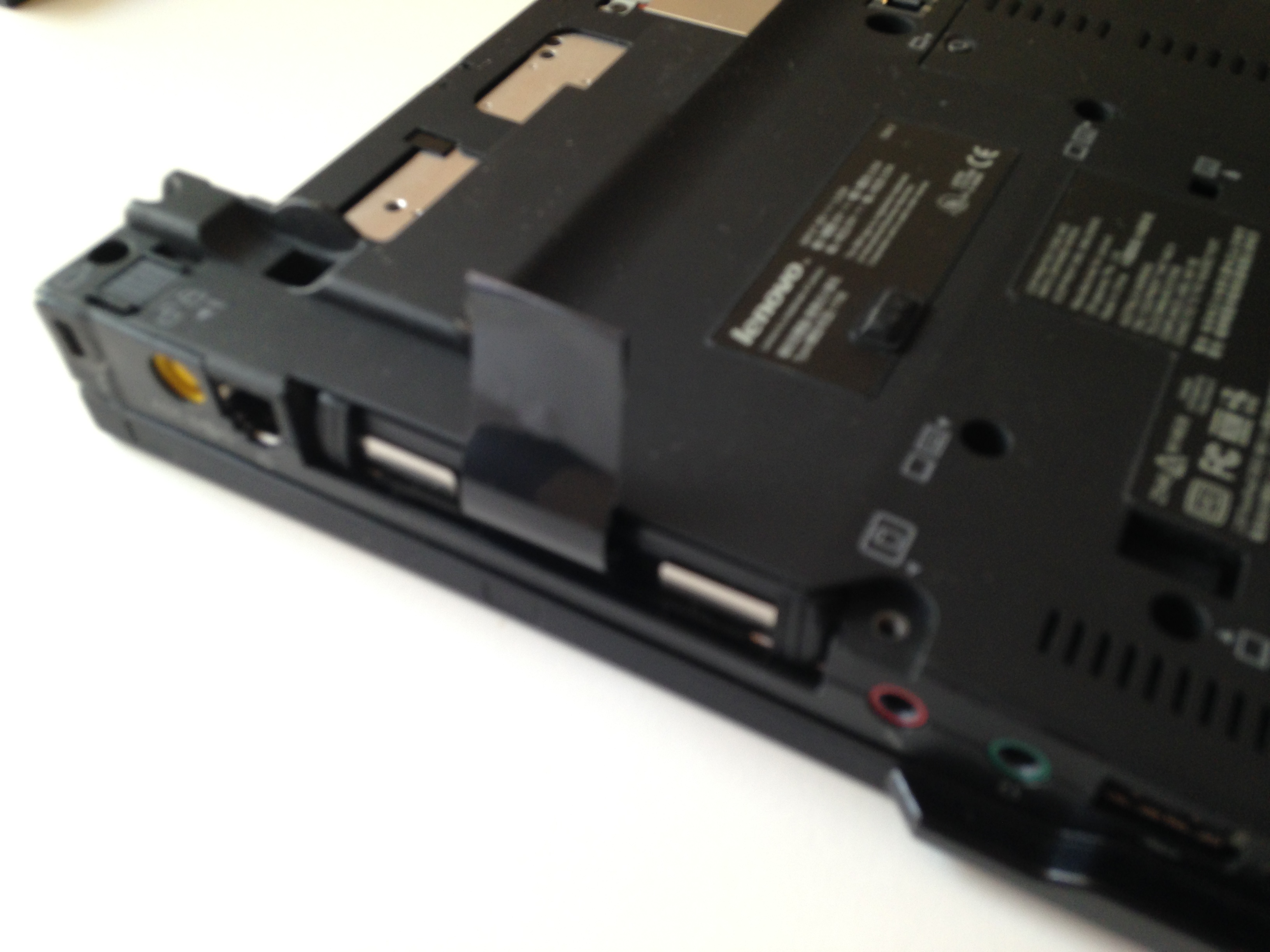

そうするとこのようにピョロンと出てきます。

写真 2015-09-22 16 44 46
ピョロンと出てきたのを手前に引っ張ると、

写真 2015-09-22 16 45 07

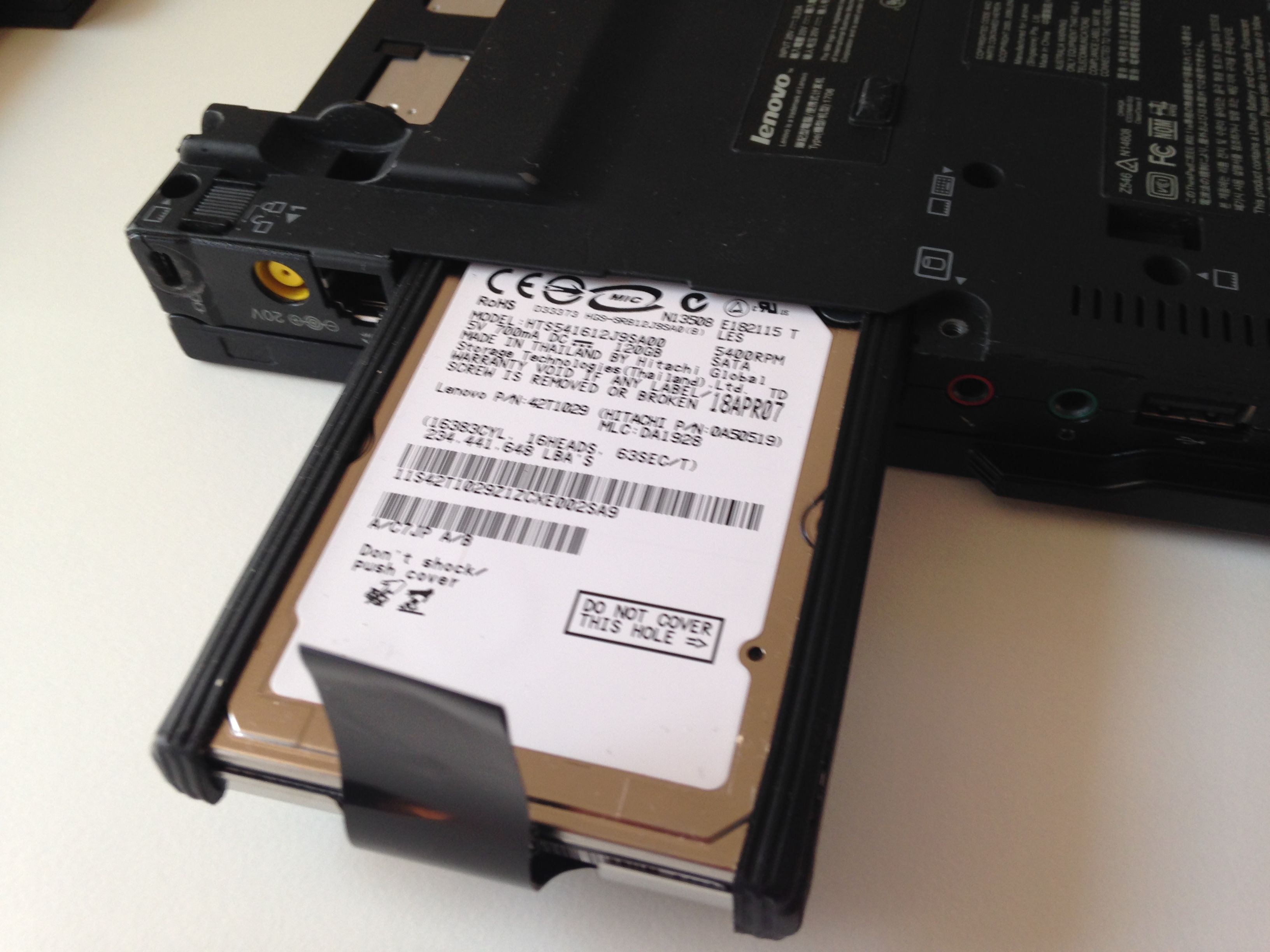

このように HDD が出てきます。

写真 2015-09-22 16 45 32

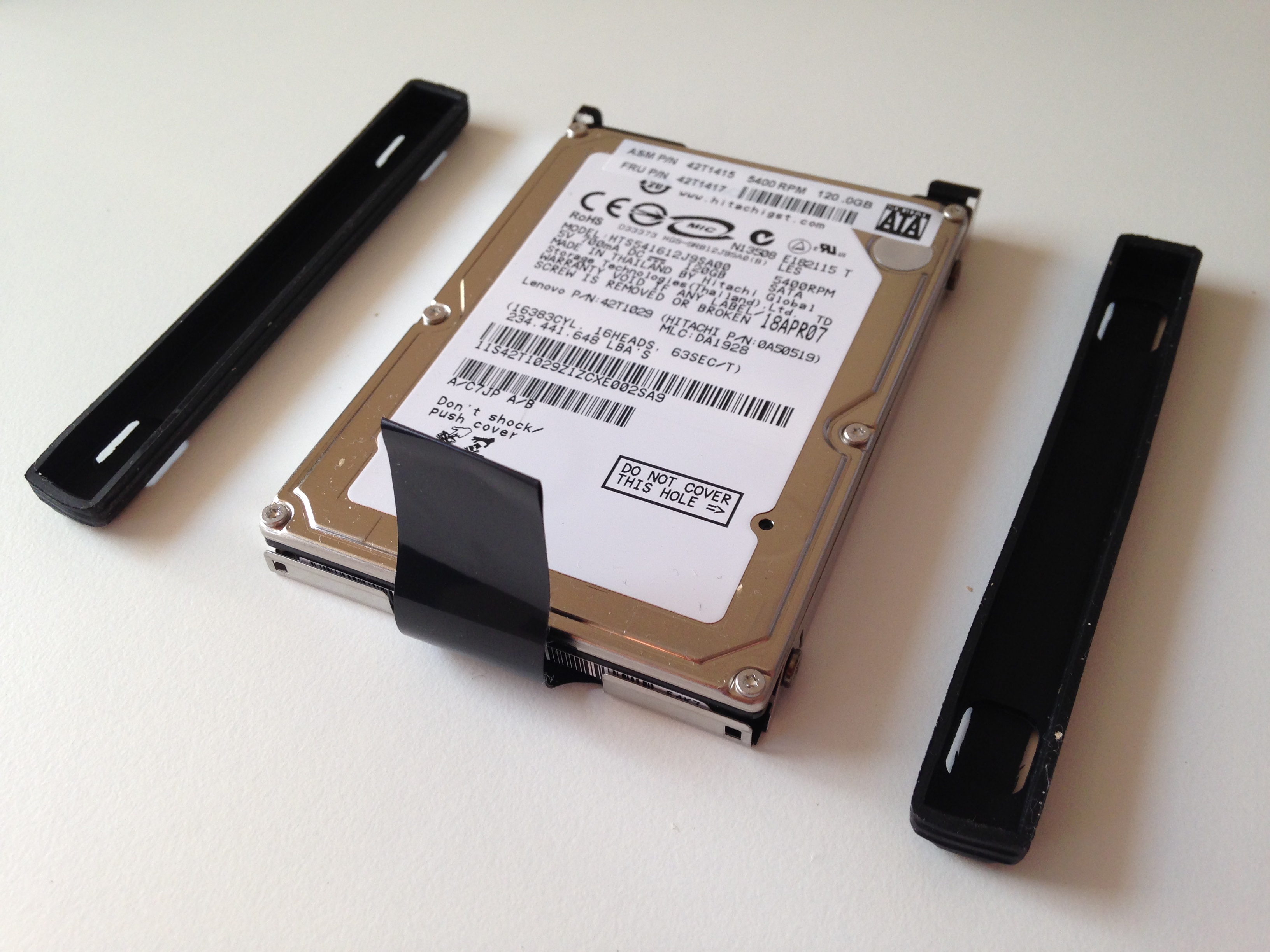

HDD を取り出したら両サイドについているゴムのカバーみたいなのを外します。手で簡単に取ることができます。

写真 2015-09-22 16 45 47

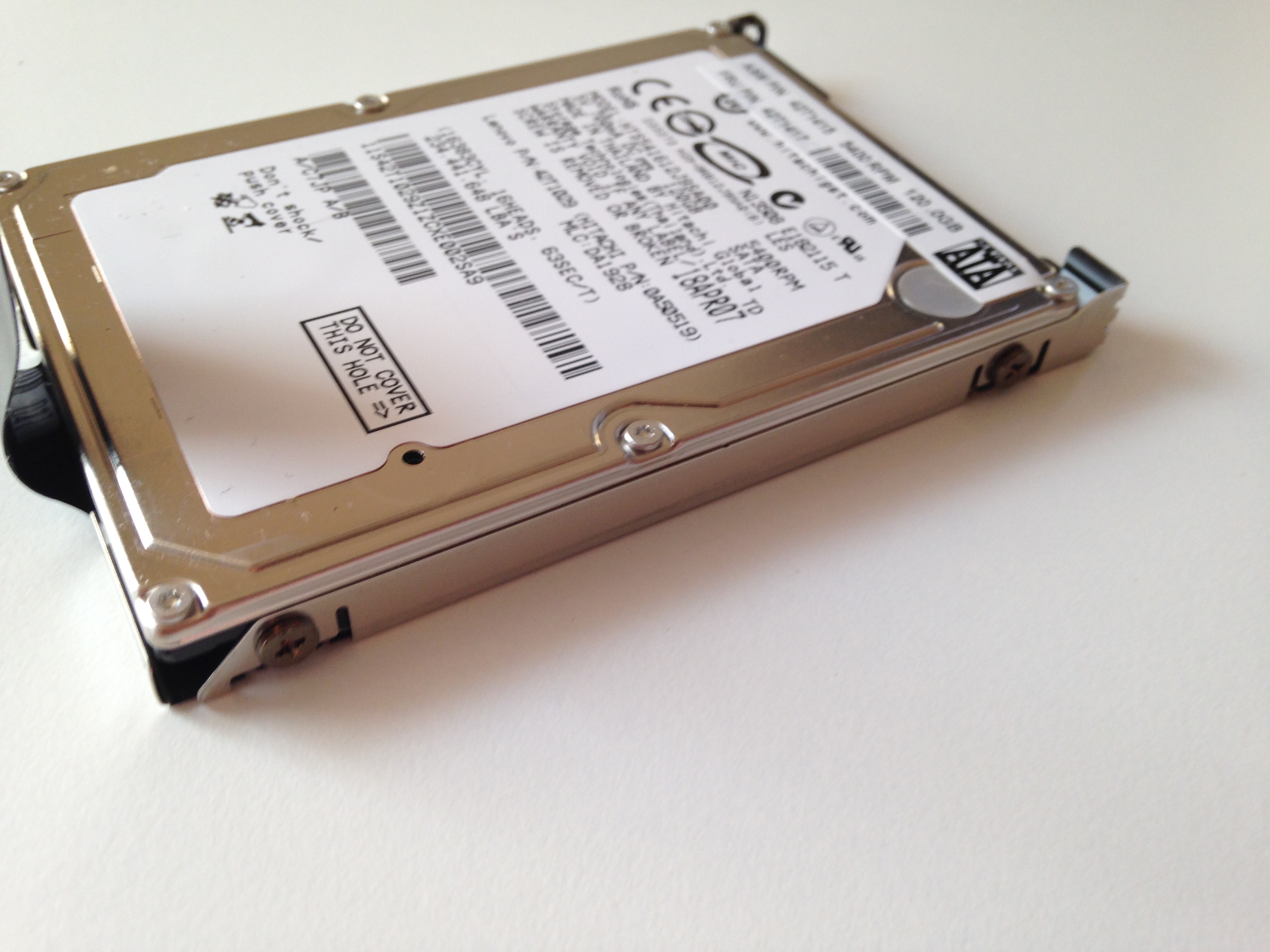

HDD を横から見たところです。ネジが止まっているのがわかるでしょうか?このネジを4つ外します。

写真 2015-09-22 16 46 42

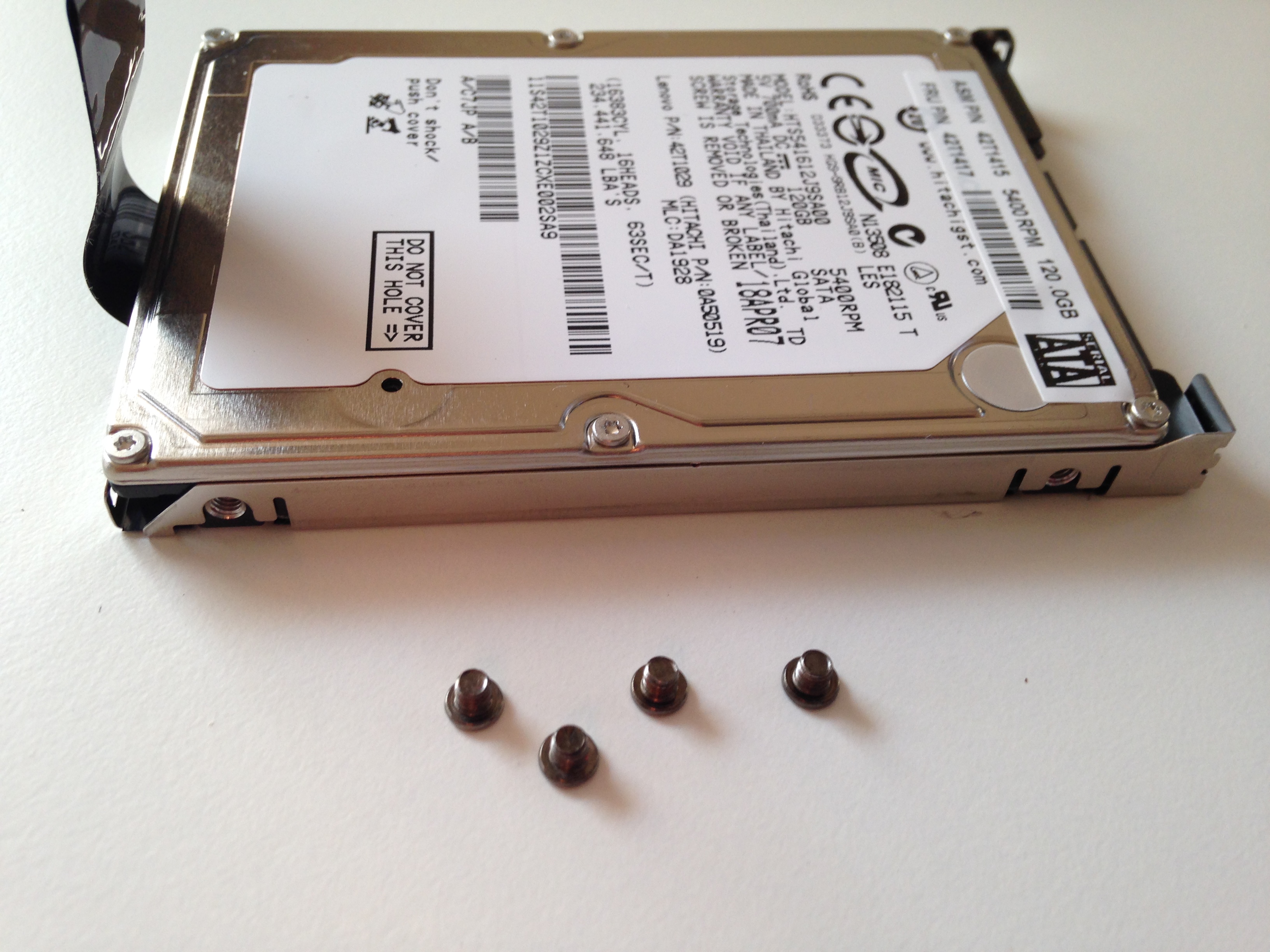

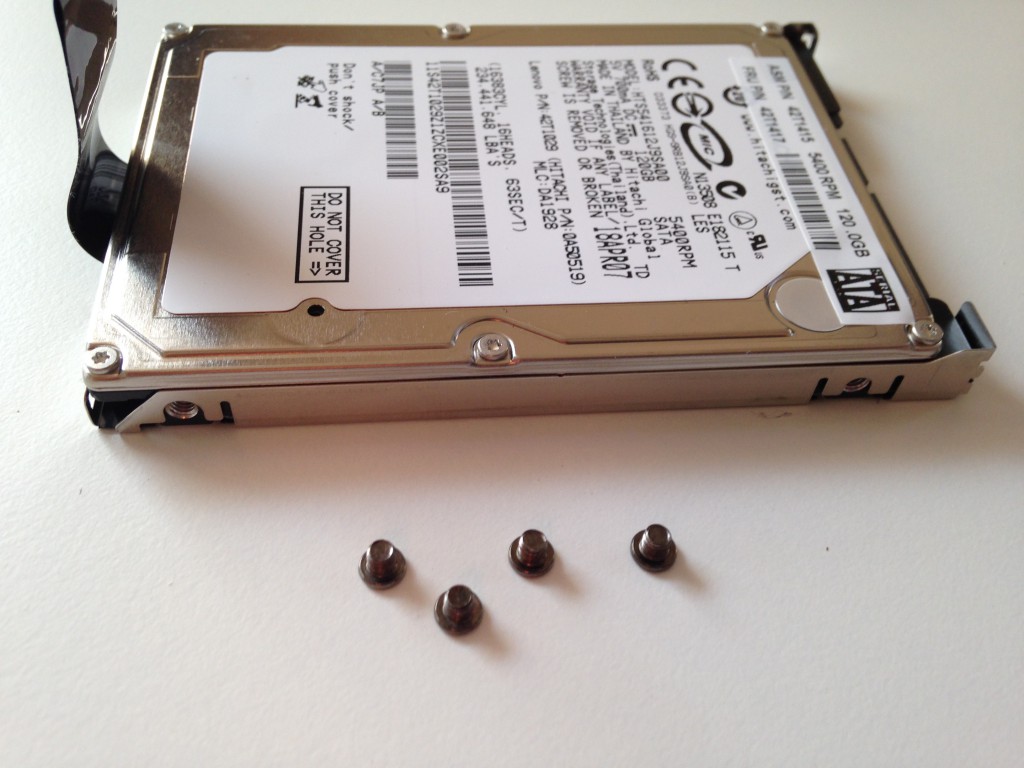

ネジ4つをはずしたところ。

写真 2015-09-22 16 47 05

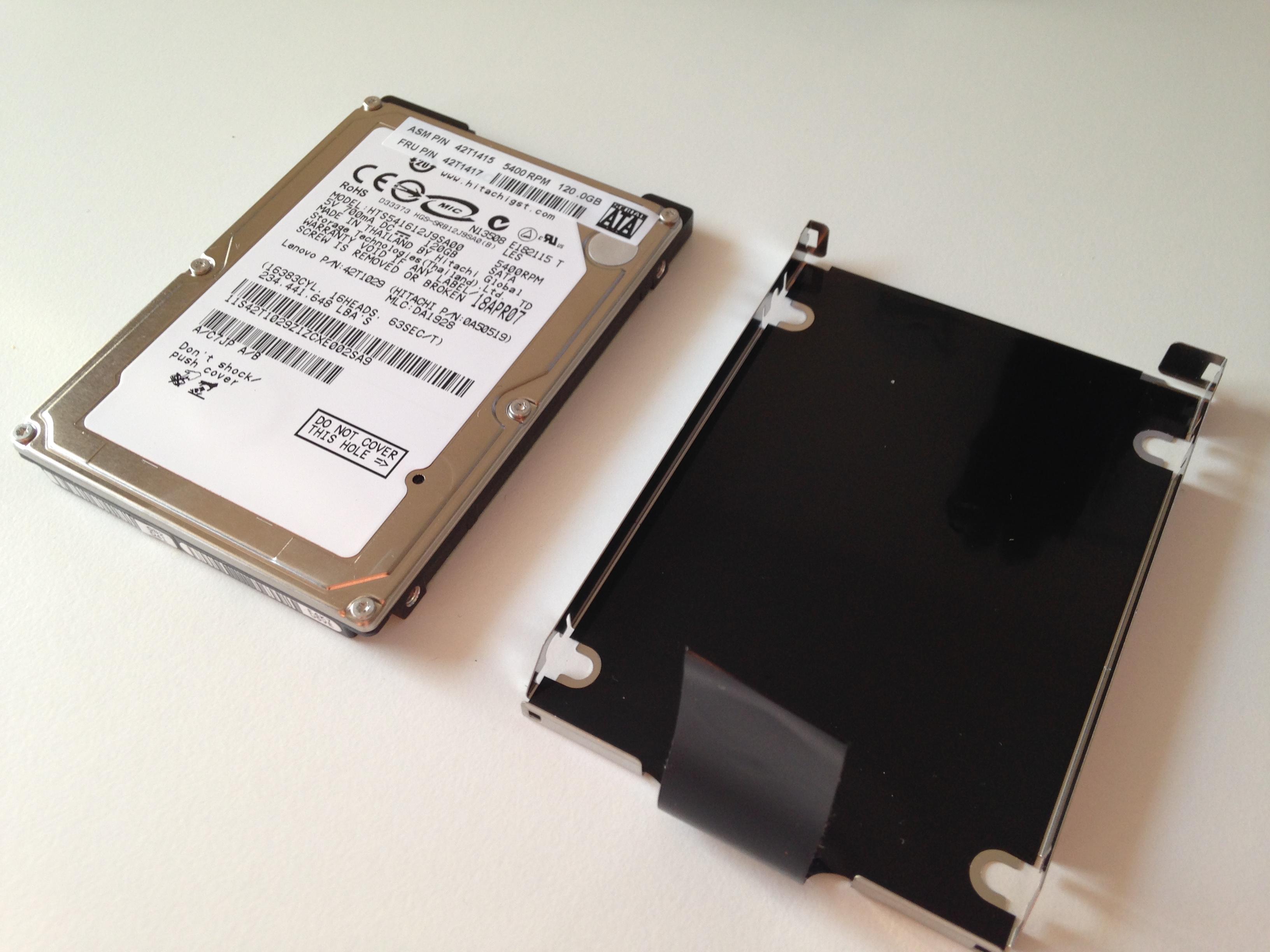

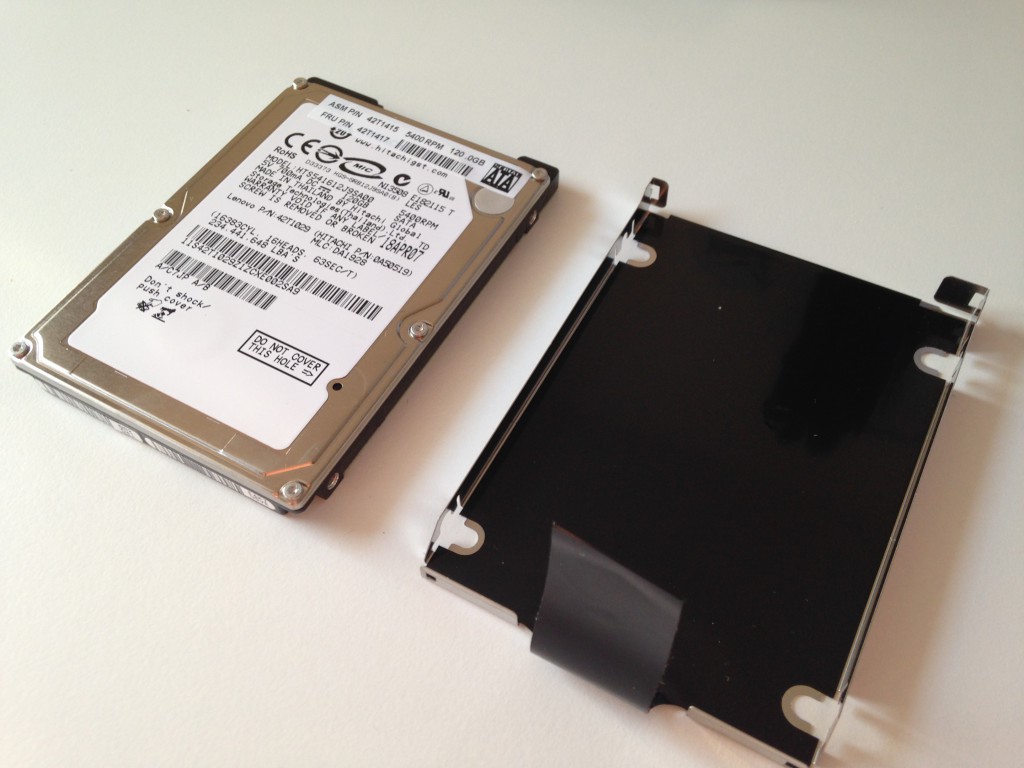

このように HDD と台を分離することができました。

写真 2015-09-22 16 47 17

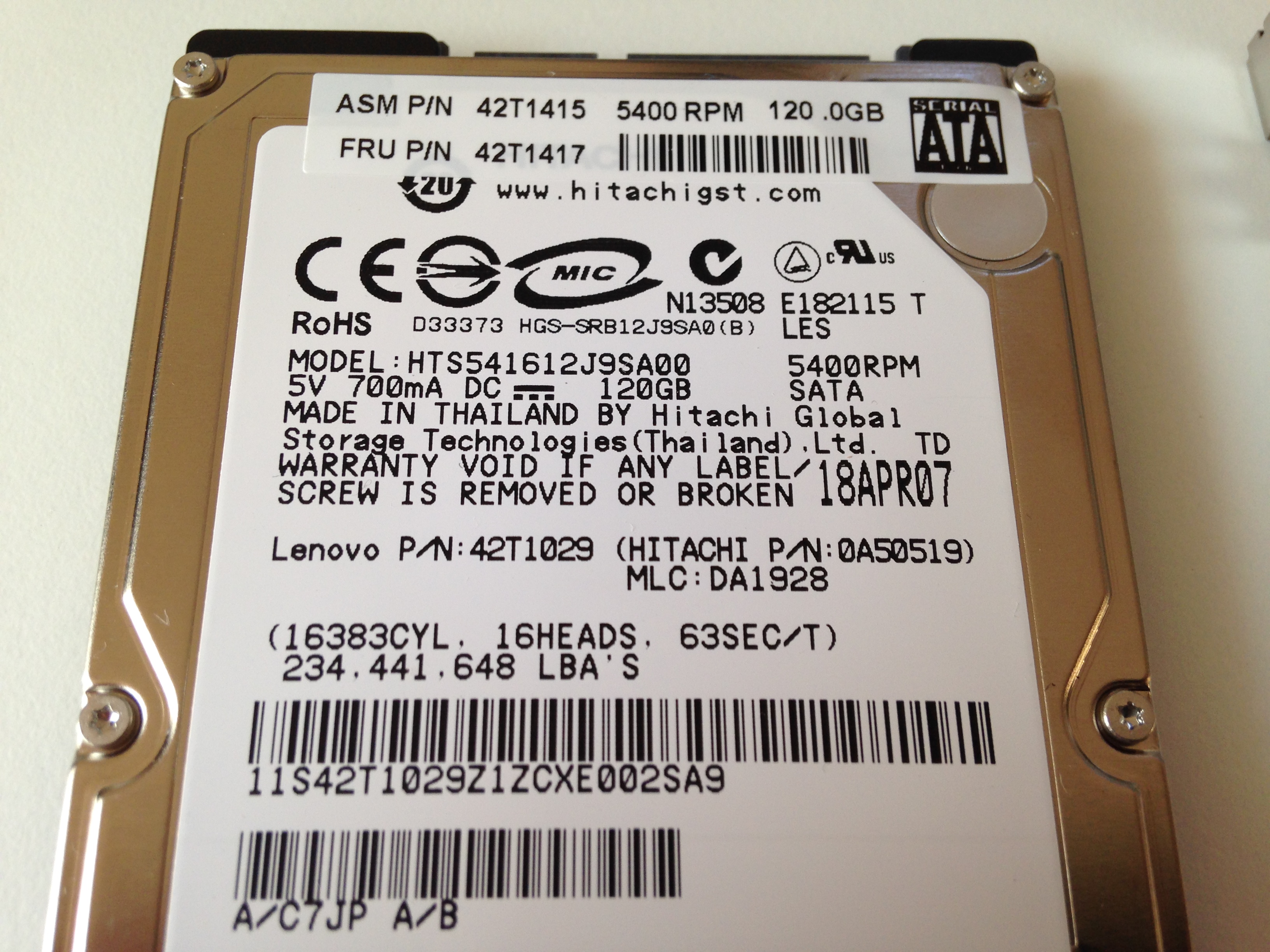

日立の 120 GB の HDD が入っていました。

写真 2015-09-22 16 48 30

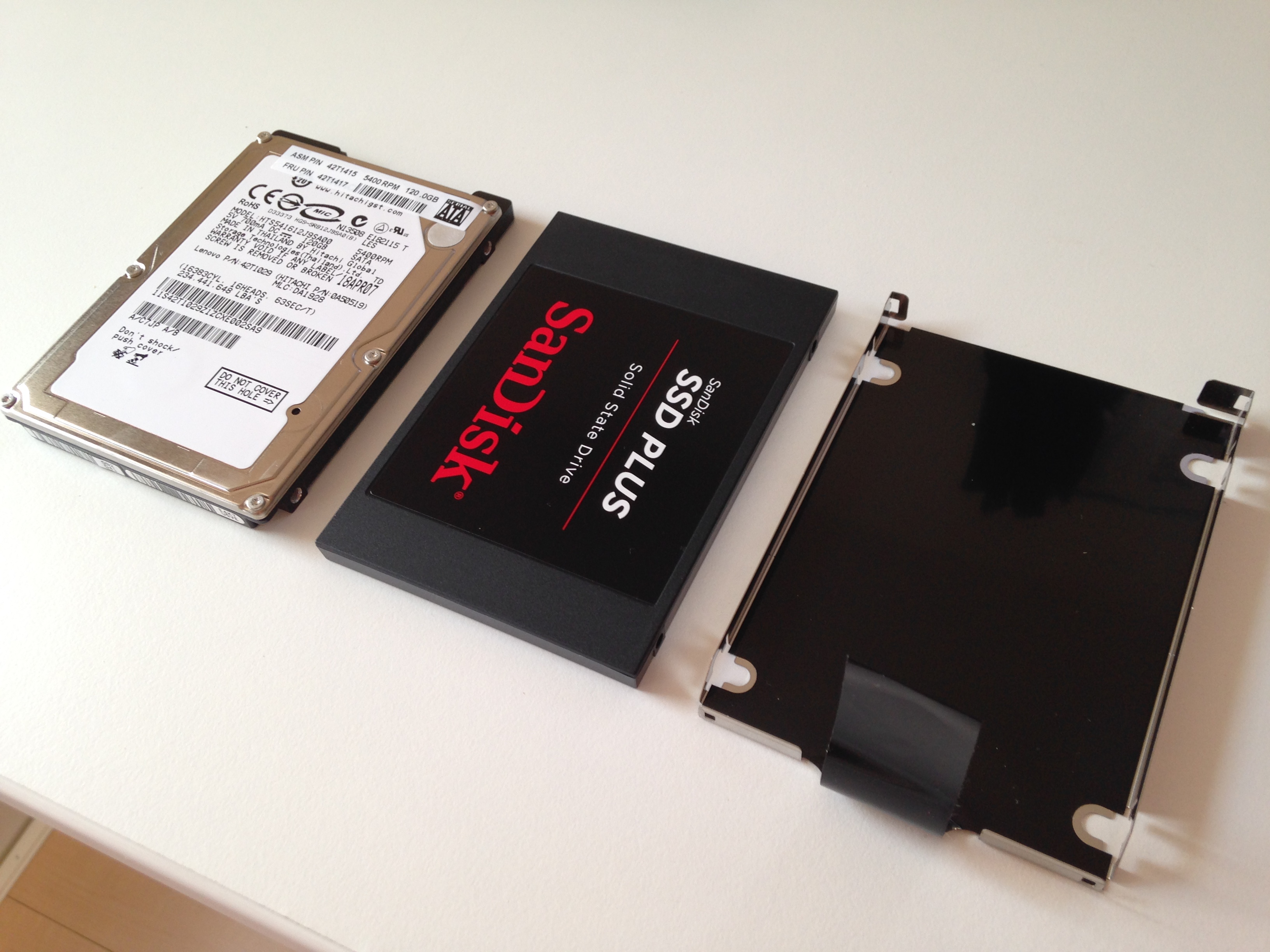

真ん中にサンディスクの SSD を並べてみたところ。

写真 2015-09-22 16 48 56

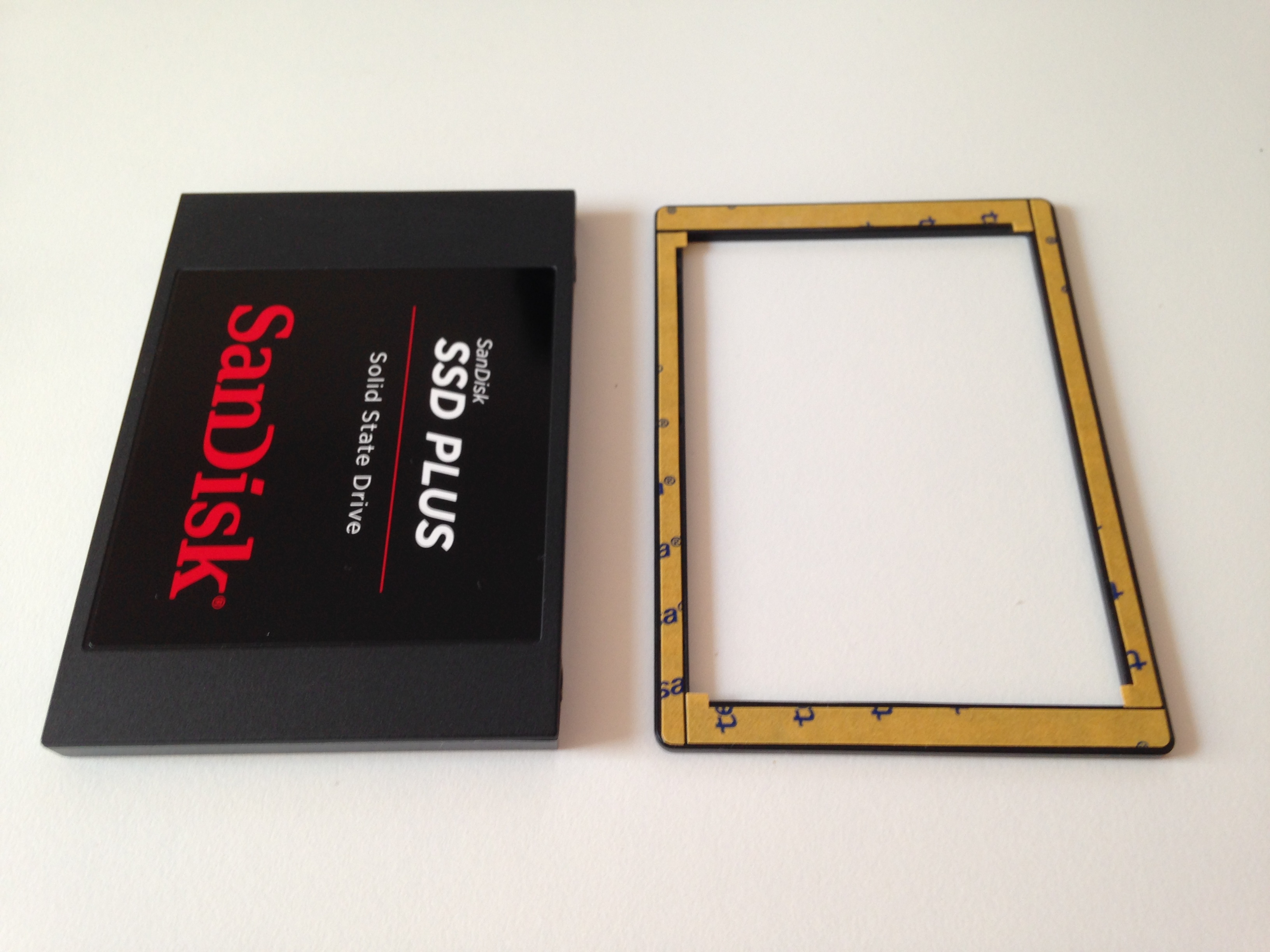

この SSD は HDD よりやや厚みが薄いので厚み調整を行うためのパーツ(ただのプラスチック)が付いています。それが右側に写っている四角いものです。

写真 2015-09-22 16 49 35
両面テープのシールを剥がして SSD に取り付けたところです。

写真 2015-09-22 16 49 50

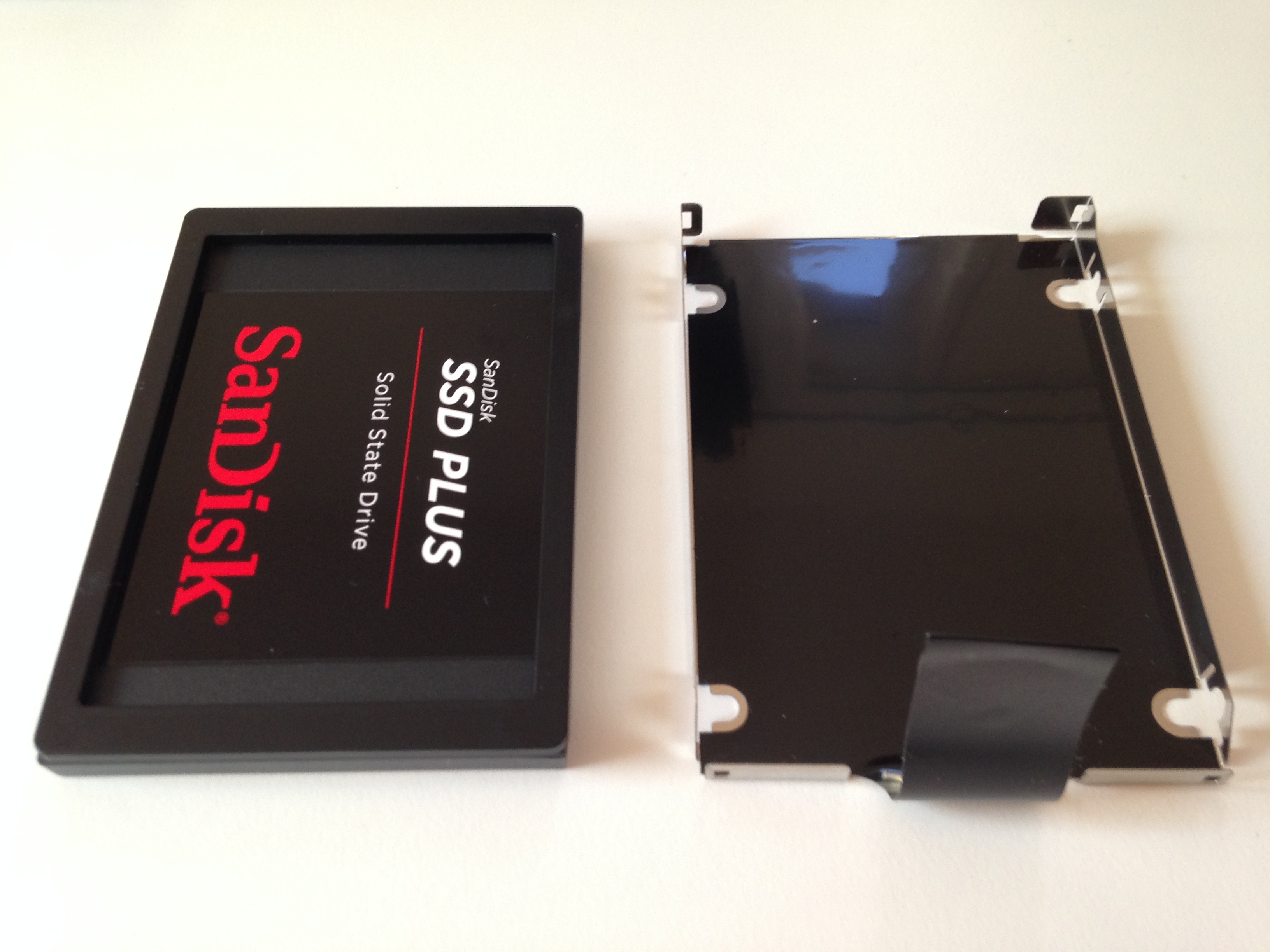

SSD と台を並べたところ。

写真 2015-09-22 16 50 01
SSD を乗せました。ここでネジ4つを取り付けます。

写真 2015-09-22 16 51 15

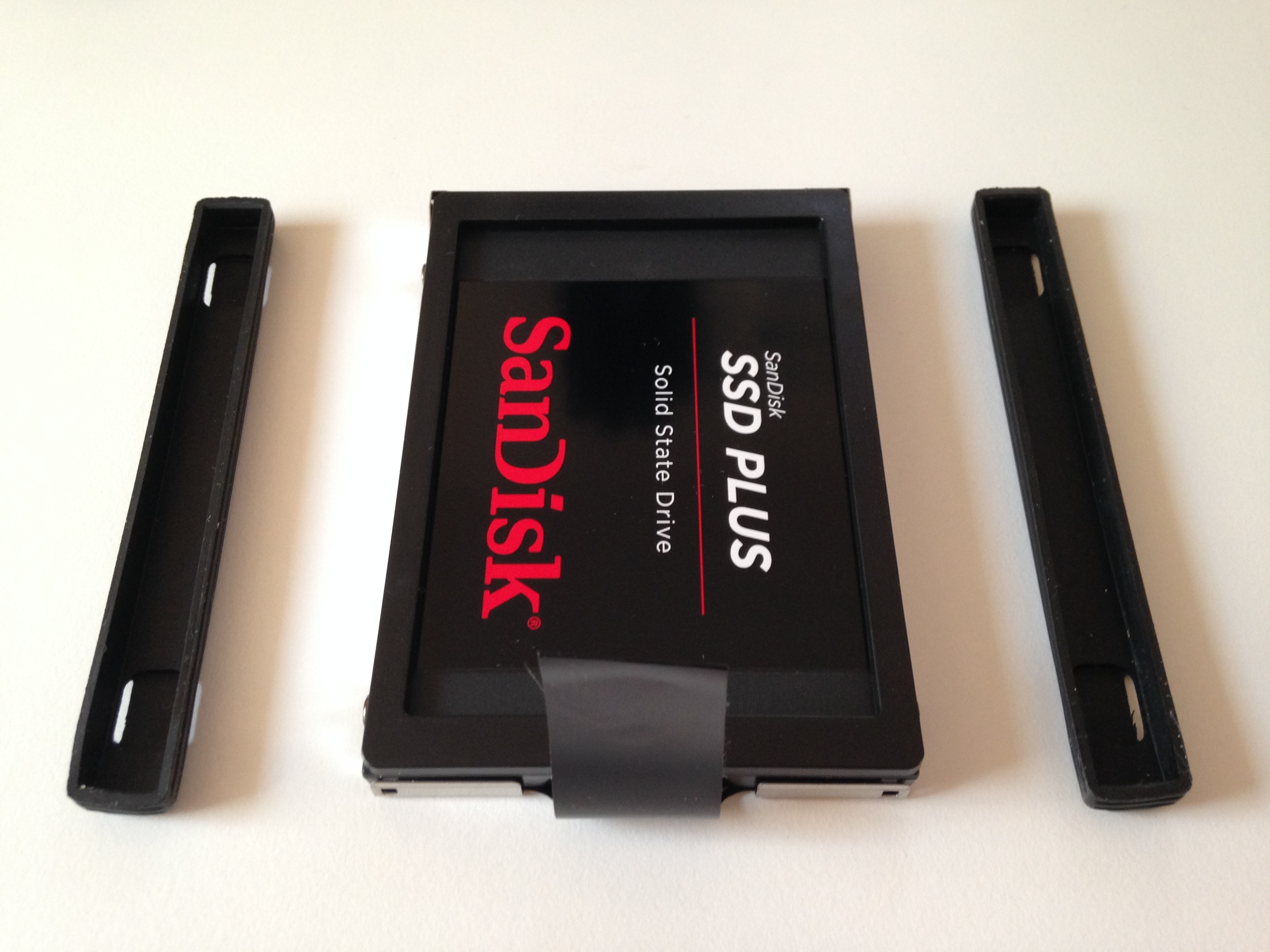

ネジを取り付けたらゴムのカバーを取り付けます。

写真 2015-09-22 16 51 33

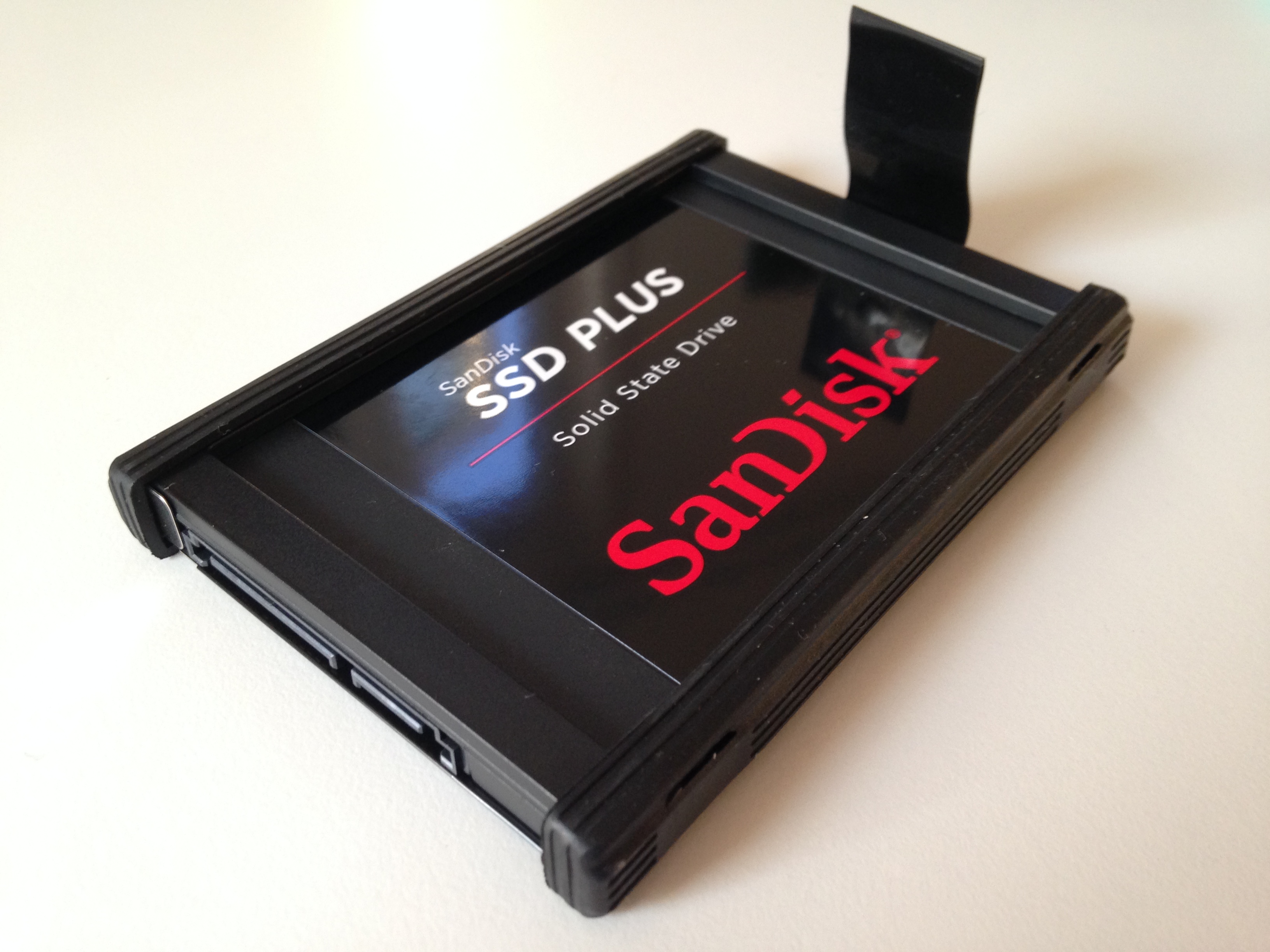

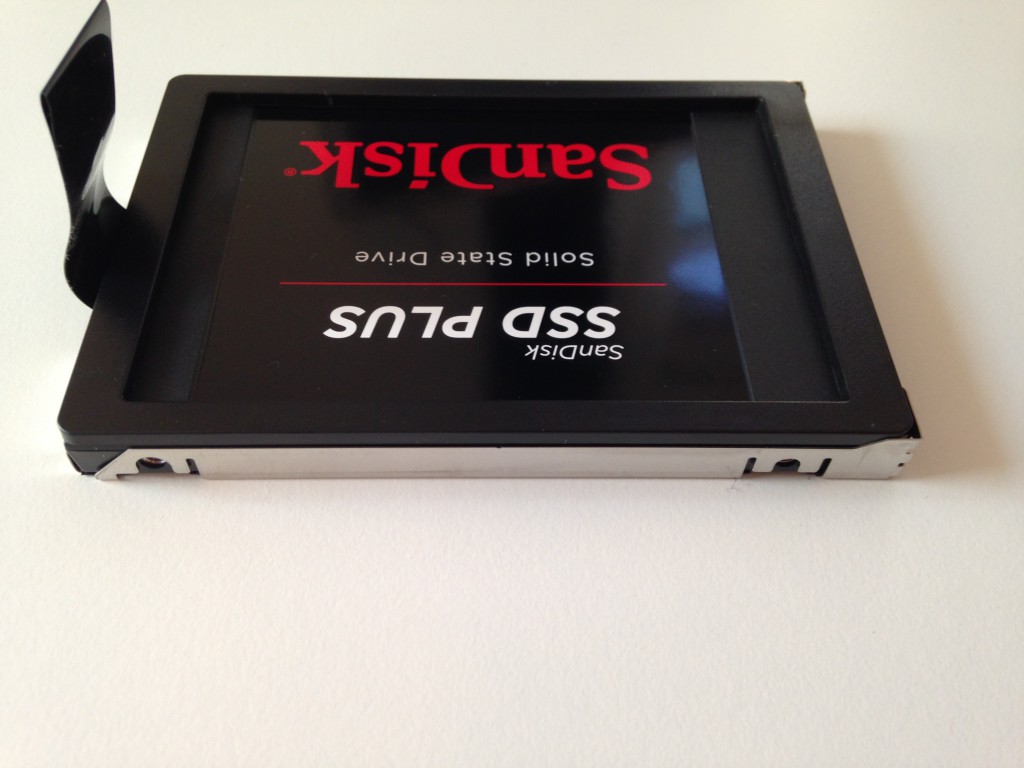

ゴムのカバーを取り付けたところ。

写真 2015-09-22 16 51 56

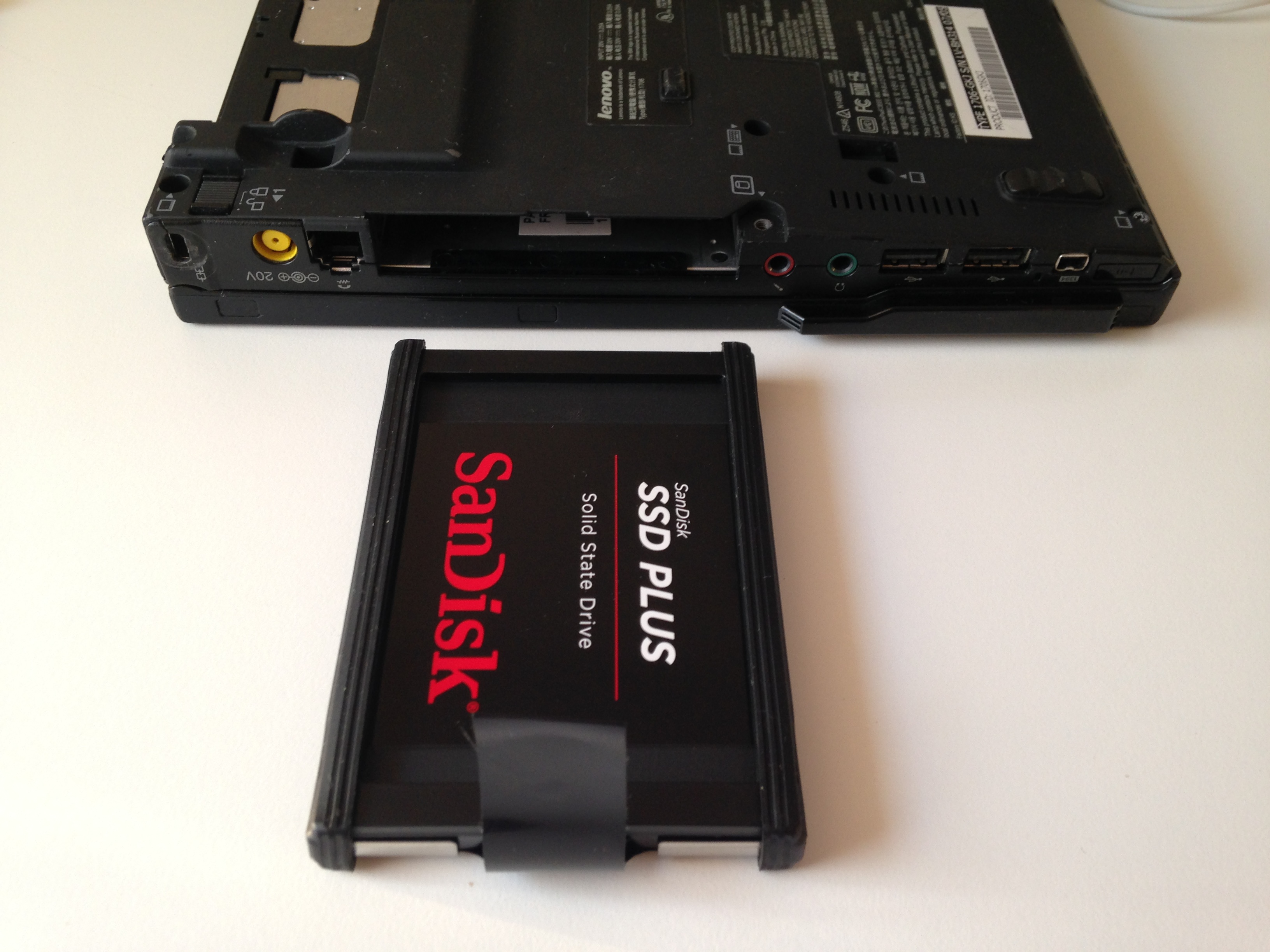

X60 に差し込んでいきます。

写真 2015-09-22 16 52 12

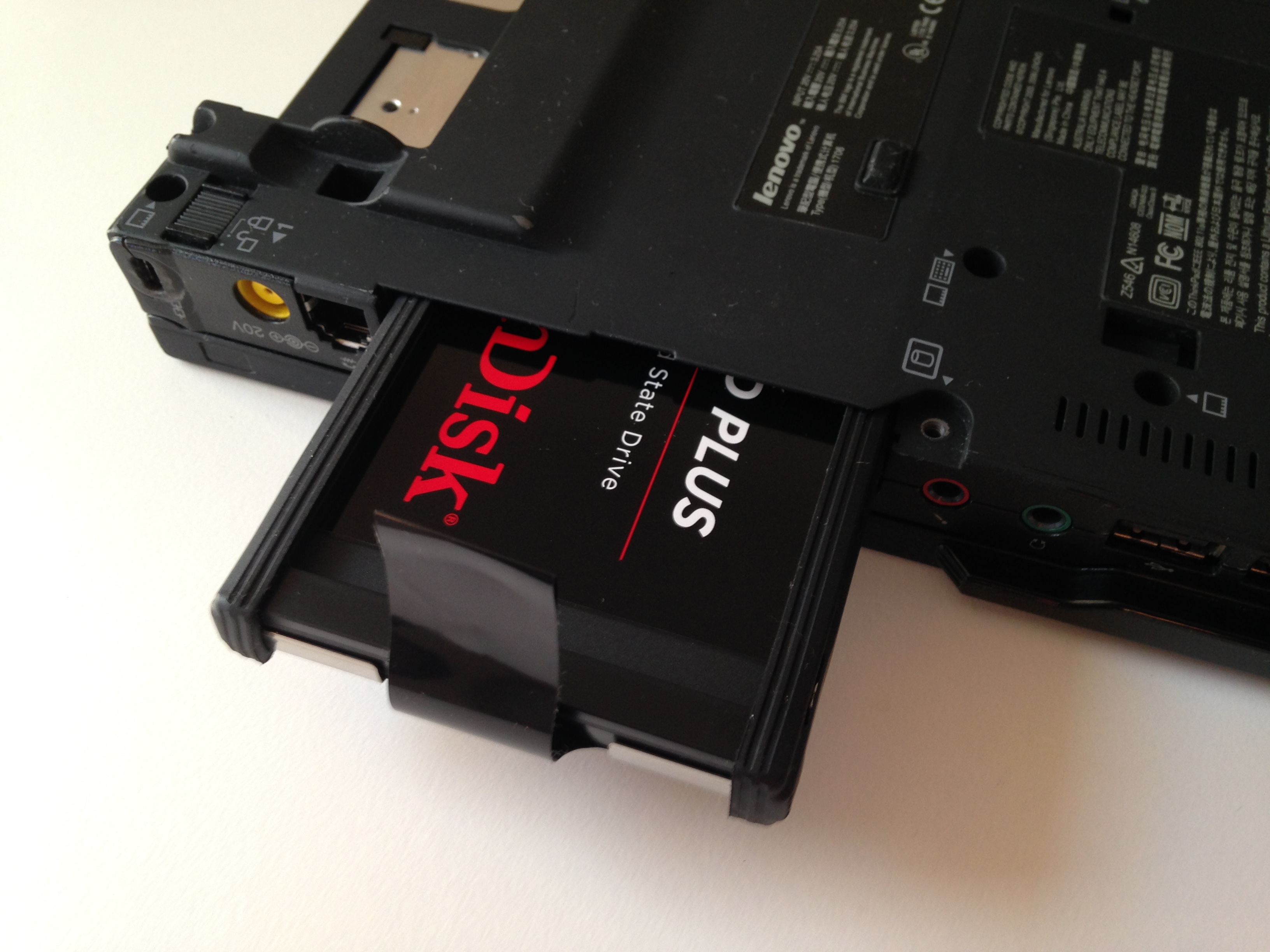

ただまっすぐ入れていくだけ。

写真 2015-09-22 16 52 19
ここでグイと押し込んでから、

写真 2015-09-22 16 52 30
黒のビニールを元の位置に挿しこみます。

写真 2015-09-22 16 53 12
蓋をしたらネジを留めます。

写真 2015-09-22 16 53 27

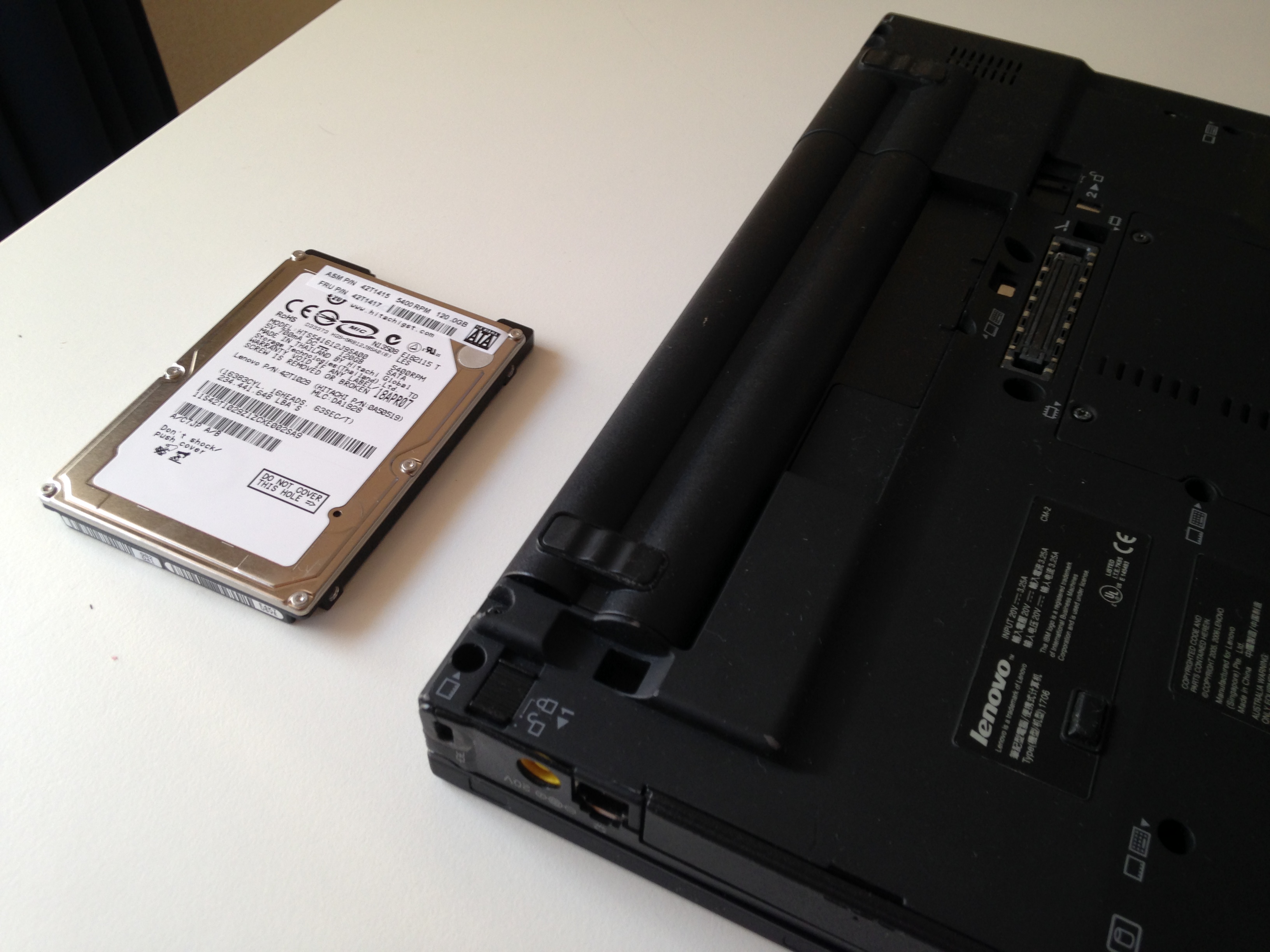

バッテリーを X60 に取り付けます。左に写っているのは取り外した HDD です。

写真 2015-09-22 16 56 37

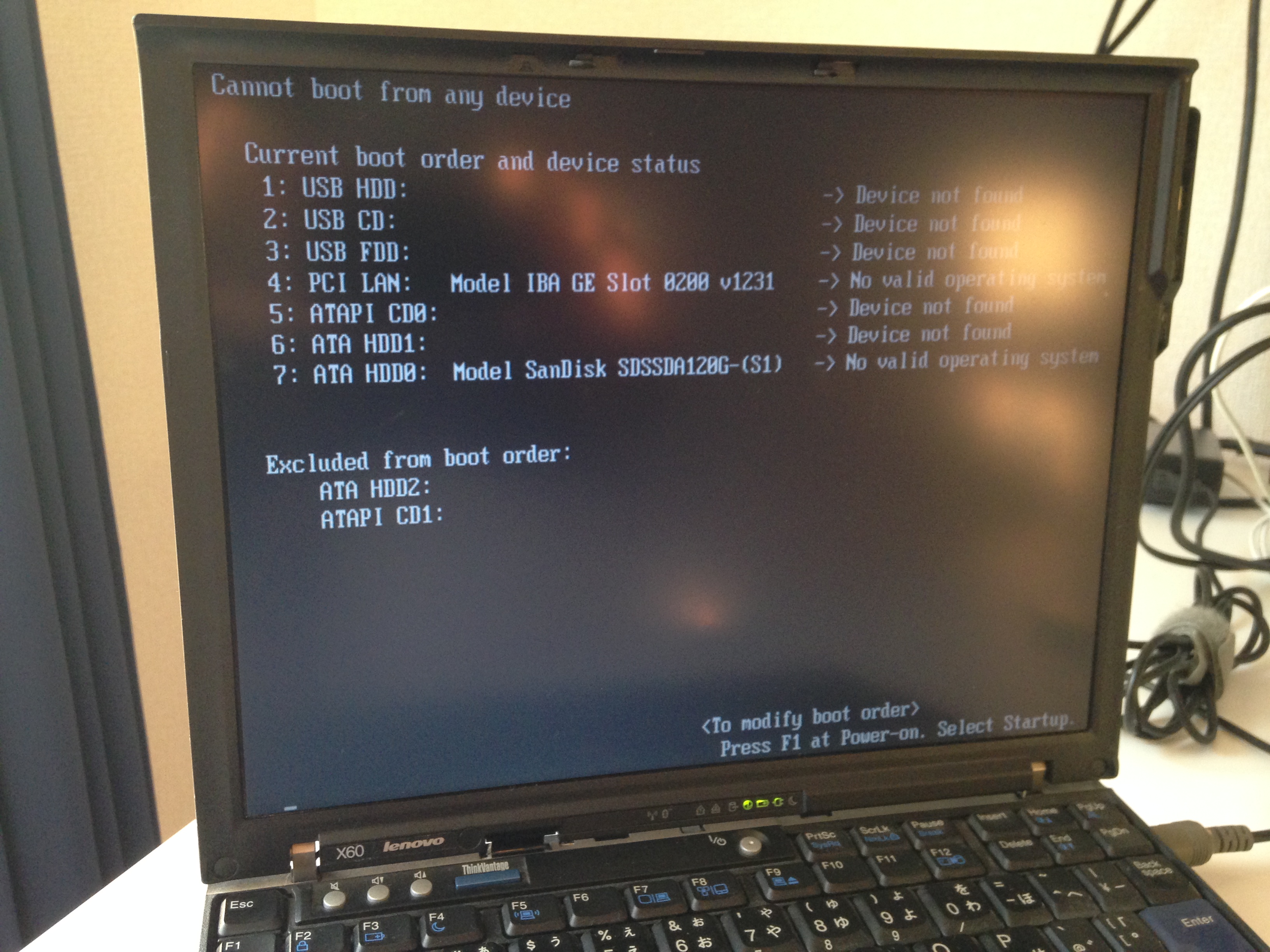

電源を立ちあげたところです。

SSD を取り付けたばかりですから当然中身は空っぽ。OS が起動してこなくて正常です。

ただし、取り付けた SSD を認識していることは確認します。写真をよく見ると

SanDisk SDSSDA120G

と書かれています。

取り付けた SSD ですね。ここまで確認できれば OK です。あとはお好きな OS をこの SSD にインストールすれば良いでしょう。
